Pasaste seis horas diseñando la pieza perfecta. Las paredes se ven bien. Las dimensiones cuadran. Hiciste clic en exportar, lo cargaste en tu laminador y comenzaste la impresión. Veinte minutos después, la primera capa no se adhiere. Una hora después, las paredes empiezan a combarse. Dos horas después, es un desastre de filamento enredado en tu placa de impresión.
La impresora no es el problema. Es la diferencia entre lo que parece correcto en pantalla y lo que realmente se puede imprimir. Esta guía cubre el espesor de pared, los ángulos de voladizo, las tolerancias, la integridad de la malla, los orificios de drenaje y las dimensiones mínimas de las características. ¡Vamos a ello!
Por qué la mayoría de los modelos 3D fallan en la impresión
Un modelo 3D puede parecer completamente correcto en tu pantalla y aún así no imprimirse correctamente.
Este es uno de los problemas más comunes y frustrantes en la impresión 3D. Todo parece estar bien en Blender, Fusion 360 o cualquier software CAD. El modelo se renderiza correctamente, la forma parece sólida y no se aprecian errores.

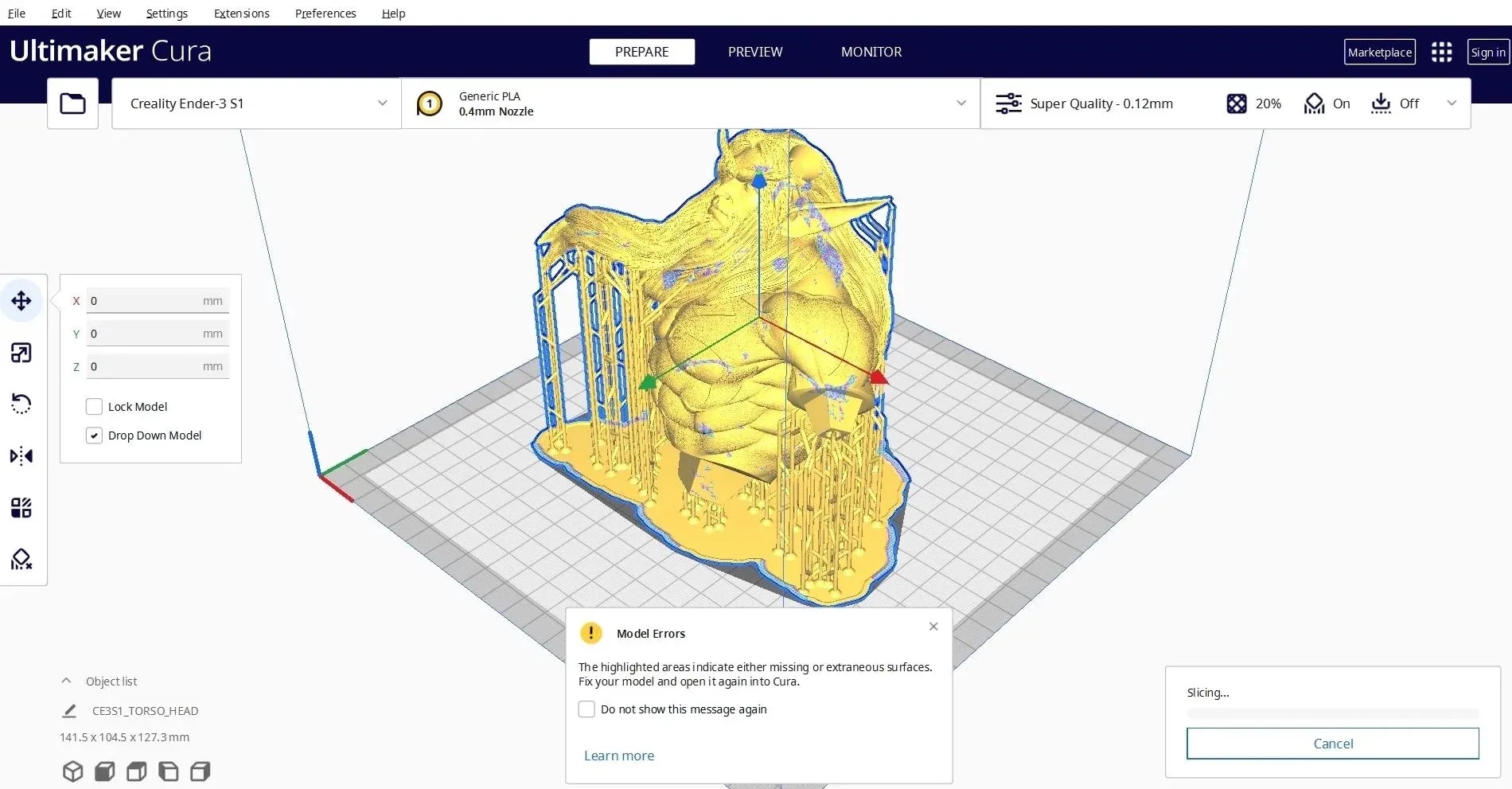

Pero una vez que lo exportas a un laminador, todo cambia.
Inesperadamente, se observan errores como:
- caras ausentes o huecos en la malla
- paredes delgadas que colapsan durante el laminado
- normales invertidas o superficies rotas
- impresiones que fallan a medio proceso
En ese momento, la mayoría de los principiantes asume que el problema es la impresora.
Por lo general, no suele ser así.
El verdadero problema es que un modelo imprimible en 3D no se define por su apariencia, sino por si se comporta como un objeto físicamente válido después del proceso de segmentación.
Requisitos para que un modelo 3D sea apto para impresión
Antes del modelado, es necesario entender un principio fundamental:
La impresión 3D es física, no visual.
Un modelo imprimible debe cumplir con estas condiciones:
- Hermético (sin orificios en la malla)
- Variedad (geometría interior vs. exterior claramente diferenciada)
- Superficies sin auto-intersección
- Con grosor estructural suficiente para la impresión
- Escala real correcta
Si alguno de estos elementos falla, la pieza puede romperse durante el cortado por capas o la impresión, incluso si se ve perfecta en la vista previa.
Dos métodos para crear modelos 3D actualmente
Actualmente existen dos flujos de trabajo prácticos para crear modelos imprimibles en 3D.
Flujo de trabajo tradicional: modelado manual
Este es el enfoque estándar utilizado en herramientas como Blender, Fusion 360, y SolidWorks.
Incluye:
- Construcción manual de geometría
- Gestión de la topología y la estructura
- Corrigiendo errores de mallado repetidamente
- Iteración por prueba y error
Este método ofrece un control total, pero el cuello de botella no es la creatividad, sino la configuración técnica y el mantenimiento.
Los principiantes suelen pasar más tiempo arreglando problemas de geometría que en diseñar de verdad.
Si buscas herramientas para esta etapa, te recomendamos consultar El mejor software CAD para impresión 3D en 2026 para un desglose completo de opciones.
Flujo de trabajo moderno: generación asistida por IA
El cambio importante en el modelado 3D no son las mejores herramientas, sino la velocidad de acceso a geometría utilizable.
En los flujos de trabajo tradicionales, cada idea parte de cero. Se bloquean las formas, se corrigen los problemas iniciales de la malla y solo entonces se llega a algo listo para el refinamiento. El proceso es lento, repetitivo y a menudo desincentiva la iteración.
Las herramientas de IA cambian este punto de partida.

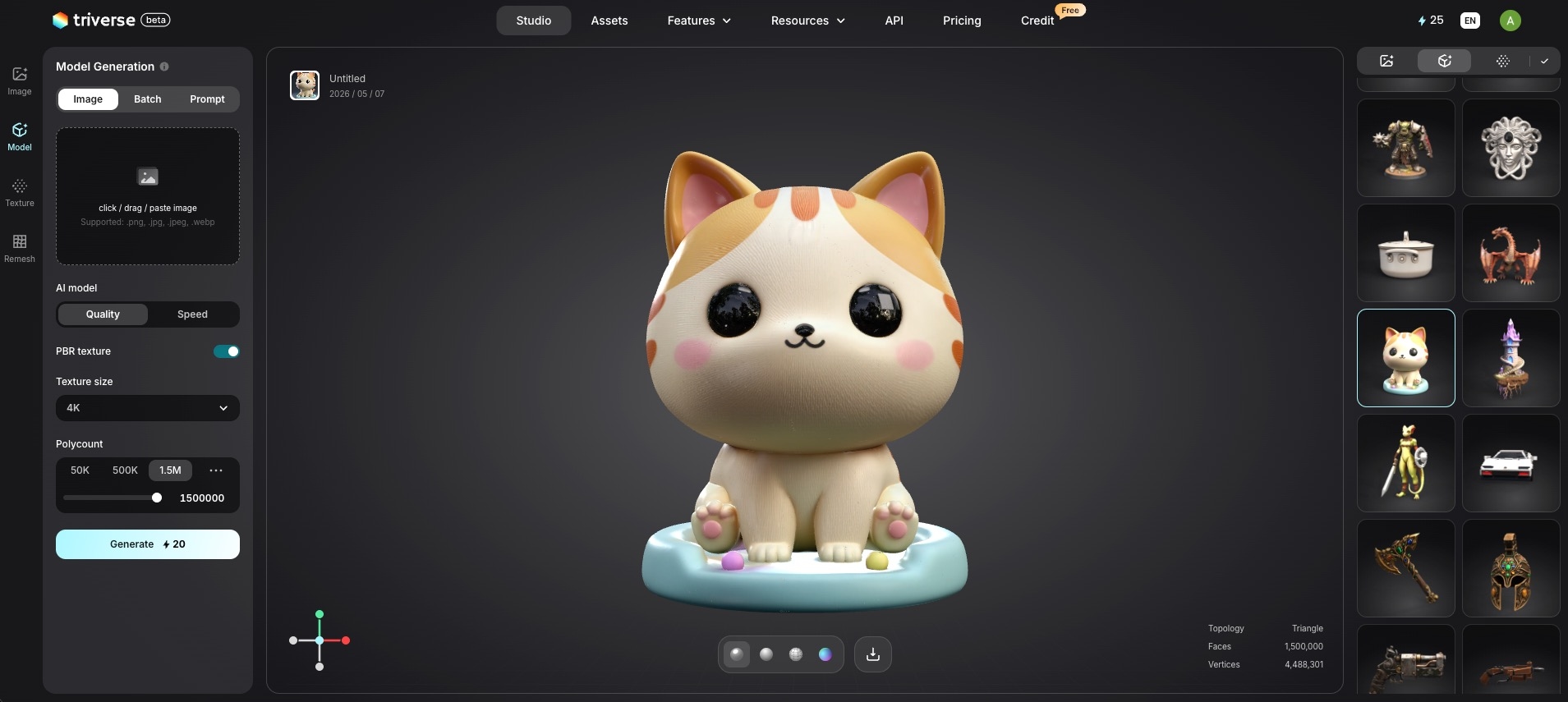

En lugar de construir la geometría manualmente, herramientas como Triverse AI generan modelos base 3D estructurados directamente a partir de prompts de texto o imágenes de referencia. Esto elimina la etapa que consume más tiempo del flujo de trabajo: la fase inicial de construcción.
El impacto resulta más evidente en la práctica:
- paso más rápido de la idea a un modelo base listo para imprimir
- Menos errores estructurales iniciales en la malla
- Más tiempo para tomar decisiones de diseño en lugar de dedicarlo a la configuración
Esto no significa que el modelo esté terminado o listo para producción. Significa que ya no empiezas desde cero.
La diferencia se vuelve aún más clara al comparar los flujos de trabajo de Imagen a 3D frente a Texto a 3D. Ambos generan geometría base, pero interpretan la entrada de manera diferente —referencia visual frente a generación impulsada por lenguaje—, lo que da como resultado estructuras iniciales distintas.

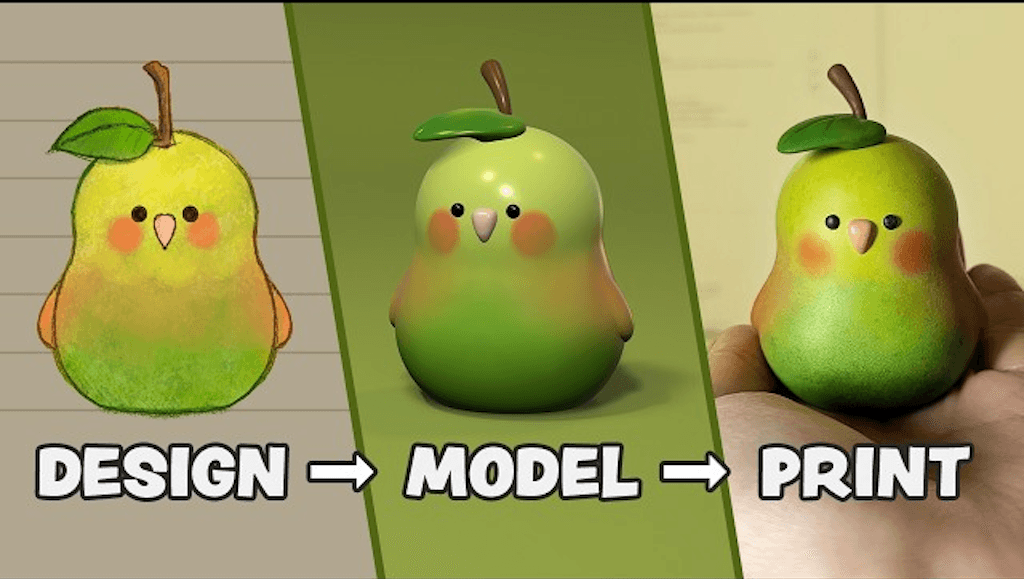

Flujo de trabajo para la impresión 3D paso a paso
Una vez que entiendes la estructura y las herramientas, el flujo de trabajo real se vuelve directo.
Paso 1: Define tu idea
Antes de abrir cualquier programa, dibuja un boceto en papel:
- Forma básica
- Dimensiones aproximadas
- Uso previsto (decorativo o funcional)
- Orientación de impresión
Un boceto rápido evita grandes rediseños más adelante.
El tipo de impresora también afecta los requisitos de detalle y soporte. Si aún no has decidido el proceso, compara la impresión FDM y la de resina antes de imprimir el modelo.
Paso 2: Generar un modelo base
Herramientas de IA como Triverse AI pueden crear un modelo 3D preliminar a partir de texto o imágenes en segundos. El valor aquí no es la calidad final, sino la rapidez para iterar.
Esto es especialmente útil cuando:
- Probar ideas rápidamente
- Evitar la sobrecarga temprana de configuración de CAD
- Crear múltiples variantes de un concepto
Considera este paso como saltarse el "problema del lienzo en blanco".
Paso 3: Perfeccionar en Blender o software CAD
Una vez que tengas un modelo base, puedes refinarlo en herramientas tradicionales como Blender o Fusion 360.
Aquí es donde empieza el auténtico trabajo de diseño:
- Ajustando proporciones
- Limpieza de geometría de superficie
- Añadir detalles funcionales como uniones u orificios
- Mejorando la fluidez y la estructura
En esta etapa, está editando algo funcional, en lugar de construir desde cero.
Paso 4: Verificar la imprimibilidad
Este es el paso más importante que muchas personas omiten.
- Abra el modelo en Autodesk Meshmixer→ Editar → Convertir en sólido → Aceptar valores predeterminados (soluciona aprox. el 80 % de los problemas).
- Comprueba si hay bordes no manifold, normales invertidas, paredes finas y agujeros.
- Para problemas persistentes, use Autodesk NetFabb (clic en la X roja).
Las 5 reglas siguientes te ayudan a evitar las causas más comunes de impresiones fallidas. Aplícalas antes de exportar.
Regla 1: Espesor de pared
La principal causa de impresiones fallidas.
Materiales | Mínimo FDM | Valor mínimo de SLA/Resina | Componentes funcionales |
|---|---|---|---|
PLA | 1,5 mm | 0.5mm | 2,0-3,0 mm |
PETG | 1.5mm | 0.6mm | 2,0-3,0 mm |
ABS | 1.8 mm | - | - |
TPU (flexible) | 2,0 mm | - | - |
Para obtener más información sobre cómo el tipo de impresora, el tamaño de la boquilla, el material y el uso influyen en esta decisión, consulte nuestra guía de espesor de pared para impresión 3D.
Regla 2: Regla de Saliente de 45°
Las superficies con una inclinación superior a 45° requieren soportes. Utilice chaflanes de 45° para hacer que los elementos sean autosoportantes. Coloque los puntos de contacto de los soportes en superficies ocultas.
Los soportes de árbol son una opción para sostener los voladizos. Nuestra guía de soportes de árbol explica cuándo usarlos y cómo ajustar los ajustes.
Regla 3: Tolerancias para piezas móviles
- Uniones por encaje a presión: holgura de 0,2 a 0,3 mm por lado
- Ejes de bisagra: holgura de 0,2-0,3 mm
- Ajuste a presión: con una interferencia de 0,1 a 0,2 mm. Imprima siempre una pequeña pieza de prueba y mida primero con un calibrador.
Regla 4: Agujeros de drenaje para piezas huecas
Añadir al menos dos orificios (uno en el punto más bajo). SLA: 4–6 mm de diámetro; FDM: 3 mm es suficiente.
Regla 5: Tamaño mínimo de elemento
- Texto en relieve: 1,5 mm de altura × 0,8 mm de grosor
- Texto grabado: 1,0 mm de alto
- Postes/pasadores: diámetro ≥2,0 mm
- Nervaduras delgadas: ≥1,5 mm de espesor
Paso 5: Exportación y corte
Formatos recomendados:
- STL: Compatibilidad universal (exportación en modo binario).
- 3MF: Los cortadores de capas modernos conservan el color, el material y los ajustes.
- Obj.: Buen formato de intercambio de Blender.
Compara STL, OBJ y 3MF si necesitas un vistazo más de cerca a los datos del modelo, el soporte de color y la compatibilidad con laminadores.
En tu programa de laminado (Ultimaker Cura, PrusaSlicer, etc.):
- Optimizar la orientación para la adherencia a la cama y minimizar los soportes.
- Verifica cuidadosamente las primeras 10 capas.
- Imprima primero un cubo de calibración de 20 mm para materiales nuevos.
Para una explicación más detallada sobre la altura de capa, los perímetros, los soportes y otras opciones, consulte nuestra guía de configuración de impresión 3D.
Guías para tu proyecto de impresión
Continúa con una guía que coincida con el proyecto que quieres hacer:
- Impresión 3D de miniaturas — Compara orígenes de modelos, herramientas de creación y preparación de figuras pequeñas.
- Miniaturas de D&D — Sigue un flujo de trabajo para personajes de juegos de mesa que cubre prompts, escalado y preparación para impresión en resina.
- Modelos de comida para impresión 3D — Crea utilería en miniatura o réplicas de exhibición a tamaño real, con opciones de forma y acabado propias de alimentos.
Razones comunes por las que fallan las impresiones 3D
- Problemas de integridad de la geometría - Geometría no manifold, agujeros, normales invertidas, mallas con autointersecciones.
- Limitaciones del diseño de estructuras - Paredes muy finas, voladizos no soportados, estructura interna débil.
- Errores de configuración de rebanado - Escala incorrecta, soportes incorrectos, temperaturas o velocidades incorrectas.
- Errores en las primeras fases del diseño - Diseñar para medios visuales en lugar de la física de la impresión.
Lista de comprobación de aptitud para impresión (antes de cortar en capas)
- ¿Es la malla cerrada y manifold?
- ¿Todas las paredes cumplen con el espesor mínimo?
- ¿Voladizos ≤45° o adecuadamente soportados?
- ¿Las piezas huecas tienen orificios de drenaje?
- ¿Se reparó el modelo en Meshmixer?
- ¿La vista previa en el laminador tiene buen aspecto, especialmente las primeras capas?
Por qué Triverse AI 3D Generation transforma el flujo de trabajo
El modelado tradicional requiere una construcción completamente manual antes de que exista un modelo utilizable. Los flujos de trabajo con asistencia de IA como Triverse AI eliminan esta limitación.
Método antiguo: Idea → Modelado manual → Depuración
Nuevo flujo de trabajo: Idea → Base de IA → Ajuste fino → Impresión
El cambio clave no es la automatización, sino la reducción del tiempo para obtener una geometría utilizable.
Se invierte menos tiempo en desarrollar la estructura. Se dedica más tiempo a tomar decisiones de diseño.
Conclusiones
Crear modelos 3D imprimibles no depende de software sofisticado, sino de comprender los principios físicos de la impresión y seguir un flujo de trabajo riguroso.
Combina la IA para la velocidad y el CAD para la precisión, aplica las 5 reglas clave de diseño y valida siempre en Meshmixer. Si eres constante, tu tasa de éxito al imprimir mejorará drásticamente.
La brecha entre un modelo que luce bien y uno que se imprime correctamente es ahora más pequeña que nunca.
