3D-Modelle für Bowlingrinnen: Kostenlose STL-Dateien und individuelle Designs für kleine Bowlingbahnen

Sie suchen nach Dateien für 3D-druckbare Bowling-Rinnen und finden zahlreiche Pins und Kugeln. Aber die Rinnen? Fast nichts. Es ist der am meisten übersehene Teil eines Tischbowling-Sets und am schwierigsten präzise zu gestalten.

Das Problem ist, dass die Rinnen einer Bowlingbahn einfach aussehen. Zwei schräg verlaufende Rinnen scheinen simpel zu sein, benötigen jedoch bestimmte Maße, um tatsächlich zu funktionieren. Zu schmal und der Ball bleibt stecken. Zu breit und er erreicht niemals das Ende. Falscher Winkel und der Ball rollt nicht weiter.

Dieser Leitfaden zeigt, wo Sie kostenlose STL-Dateien für Bowling-Rinnen finden, welche Druckeinstellungen zu funktionierenden Rinnen führen und wie Sie Ihre eigenen Bowling-Rinnen als 3D-Modelle für eine komplette Minibahn erstellen oder anpassen können. Ob Sie ein Desktop-Spiel für Ihr Büro oder ein Spieleset für Kinder bauen – die Rinne ist der Punkt, an dem die meisten Projekte gelingen oder scheitern.

Was ist eine Bowlingrinne?

Rinnen sind die beiden Kanäle auf beiden Seiten einer Bowlingbahn, die Bälle auffangen, die von der Spur abkommen. In einer echten Bowlinghalle leiten sie den Ball zurück zur Aufstellmaschine. Bei einer Mini-Bowling-Anlage führen sie den Ball bis zum Ende der Bahn, ohne dass er vom Tisch rollt.

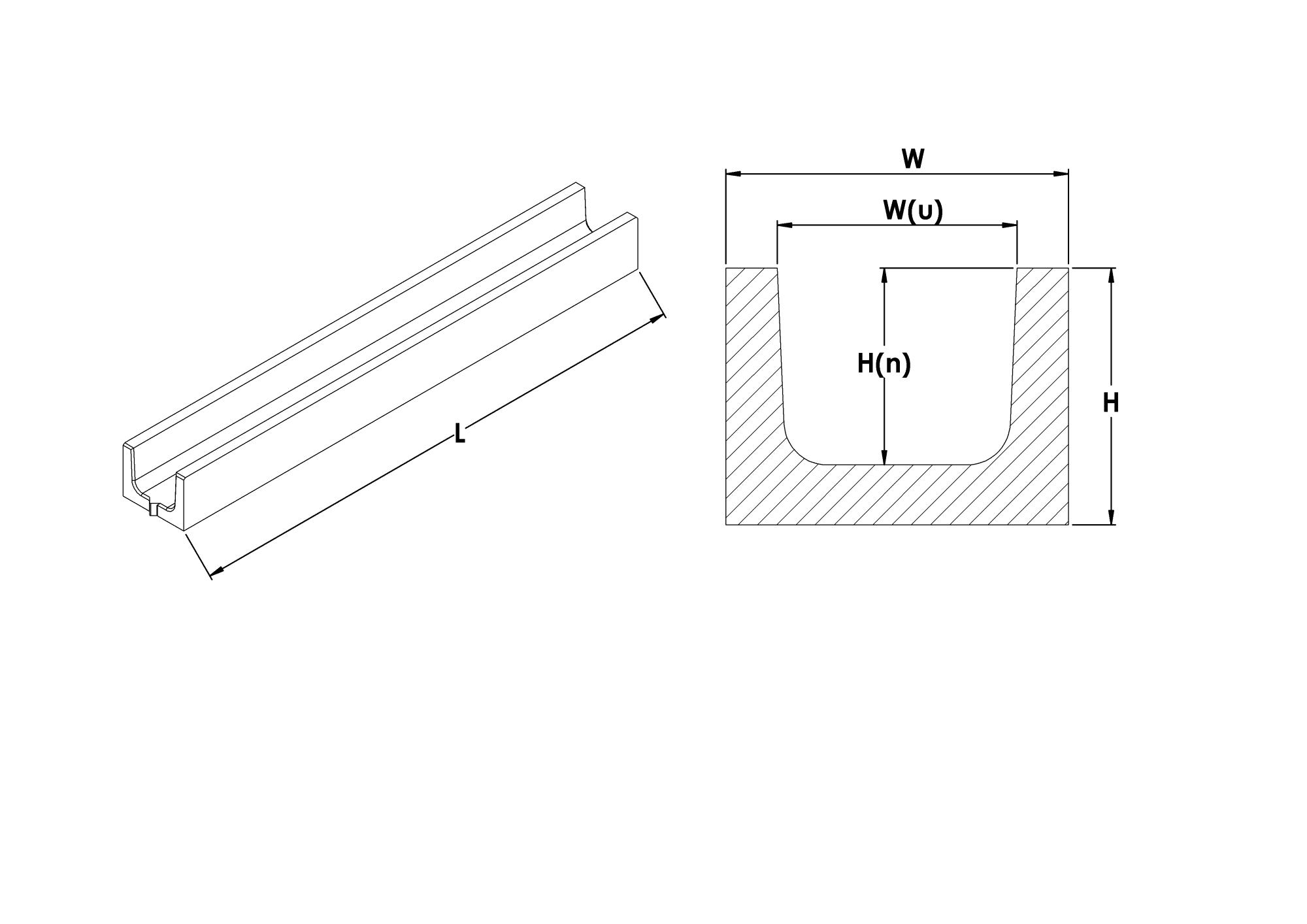

Die Standardmaße für Rinnen für Mini-Bowling variieren je nach Projekt, aber die meisten kostenlosen STL-Dateien entsprechen diesen Spezifikationen:

• Rinnenbreite: 30–40 mm (breit genug für eine Standardmurmel oder einen Mini-Bowlingball)
• Kanaltiefe: 10–15 mm
• Rinnenlänge: entspricht üblicherweise der Bahnlänge, typischerweise 300–600 mm für Ausführungen für den Tischgebrauch
• Wandwinkel: 60 Grad nach innen eignet sich für die meisten Balltypen. Steilere Winkel von 70–80 Grad führen zu stärkeren Abprallern und reduzieren die Berechenbarkeit.

Der Winkel der Kanalwände ist wichtiger, als die meisten Anfänger erwarten. Eine nach innen geneigte Wand von 60 Grad hält den Ball zentriert, ohne starkes Prellen. Bevor Sie etwas drucken, messen Sie zunächst den Durchmesser Ihres Balls, denn dieser bestimmt die Kanalbreite.

Kostenlose STL-Downloads für Bowling-Gutter

Hier finden Sie kostenlose 3D-Bowlingbahn-Modelle:

Thingiverse

Thingiverse ist die einzige Quelle für Bowling-Gutter-Dateien. Suchen Sie nach "Bowling-Gutter" oder "Mini-Bowlingbahn". Das am häufigsten heruntergeladene vollständige Set stammt vom Benutzer Vincey_boi und umfasst Rinnen, Kegel, einen Ballrücklauf sowie das Hauptbahnteil in einem Download. Die Rinnen werden als zwei separate Teile gedruckt, die an die Bahn angebracht werden. Schauen Sie sich die Kommentare an für Remixe, die die Abmessungen für verschiedene Ballgrößen anpassen.

Druckvorlagen

Die Printables-Plattform bietet eine Sammlung von Bowling-Sets, die unter „Bowling" getaggt ist. Modelle von Printables weisen tendenziell sauberere Geometrie und druckfertige Profile auf, was die Rüstzeit verkürzt. Suchen Sie gezielt nach Dateien mit den Tags „Tischbowling" oder „Mini-Bowling", da breitere Bowling-Suchbegriffe meist nur Dateien für Bälle und Pins anzeigen.

Cults3D

Cults3D bietet weniger Ergebnisse, jedoch eine höhere durchschnittliche Qualität bei einzelnen Gutter-Modellen. Einige Designer verkaufen verbesserte Versionen mit integrierten Kugel-Rückführungssystemen. Die kostenlosen Angebote sind einfacher, aber funktional, und einige umfassen modulare Verbindungssysteme, die den meisten kostenlosen Dateien auf Thingiverse fehlen.

MakerWorld

MakerWorld, die Plattform von Bambu Lab, bietet eine kleine Auswahl an gut getesteten Bowlingbahn-Bausätzen mit vorkonfigurierten Druckprofilen für Bambu-Drucker. Die Suchfunktion ist für diese Nische nicht so leistungsfähig wie bei Thingiverse, jedoch wurden die vorhandenen Modelle durch reale Drucktests validiert.

Beim Herunterladen von Dateien von beliebigen Plattformen sollten Sie die Lizenz prüfen, bevor Sie sie für die Weitergabe im Unterricht, die öffentliche Präsentation oder kommerzielle Projekte ausdrucken.

Optimale 3D-Druck-Einstellungen für Bowlingbahnen

Bowling-Gutter zeigen zwei häufige Probleme beim Druckverfahren auf: Lange Teile verziehen sich, und dünne Seitenwände reißen. Ein zu massiver Aufbau ist nicht immer besser. Der Kanal benötigt genügend Wandstärke, um den Belastungen beim Spiel standzuhalten, während die Rollfläche glatt bleibt.

PLA ist in der Regel die richtige Wahl für Tischbowling-Sets. Es lässt sich sauber drucken, behält seine Form gut und ist steif genug für kleine Kugeln oder Murmeln. PETG ist besser geeignet, wenn die Rinne leicht flexibel sein muss, in andere Teile einrastet oder wiederholter Handhabung standhalten muss. Wenn Sie mit PETG drucken, beachten Sie, dass es Fäden im Kanal hinterlassen kann, wenn Retraktion und Temperatur nicht richtig eingestellt sind.

Als schnelle Referenz stellen wir hier die wichtigsten Einstellungen gegenüber:

Die Wandstärke ist wichtiger, als viele Anfänger erwarten. Mit einer 0,4-mm-Düse ergeben drei Wandlinien (Perimeters) normalerweise etwa 1,2 mm Wandstärke, während vier Wandlinien etwa 1,6 mm ergeben. Für funktionale Bauteile wie Rinnen beginnen Sie mit 1,6 mm, da die Seitenwände während des Spiels oder der Montage beansprucht oder beschädigt werden können. Unser Leitfaden zur Wandstärke beim 3D-Druck geht detaillierter auf die erforderlichen Mindestwerte für jedes Material ein.

Anleitung zum Drucken einer U-Profil-Rinne: Ausrichtung und Aufbau

Die meisten Bowling-Gutter-Modelle sollten mit der flachen Unterseite auf der Baufläche und der U-förmigen Öffnung nach oben gedruckt werden. Diese Ausrichtung reduziert das Stützmaterial innerhalb des Kanals und ergibt eine sauberere Laufbahn für den Ball. Darüber hinaus ist das Bauteil während des Drucks stabiler.

Es gibt Ausnahmen. Ein Designer kann eine Nut erstellen, die in der Seitenrichtung verläuft, um die Schichtfestigkeit in einer bestimmten Richtung zu verbessern. Wenn die Modellbeschreibung Anweisungen zur Druckausrichtung enthält, befolgen Sie zunächst die Hinweise des Designers. Falls keine Hinweise vorhanden sind, beginnen Sie mit der Öffnung nach oben und prüfen Sie die Slicer-Vorschau.

Lange Rinnenkanäle benötigen möglicherweise einen Rand, insbesondere bei PLA auf einem offenen Drucker. PETG kann auch Fäden über den Kanal spannen, wenn die Retraktions-Einstellungen nicht für das Material optimiert sind. Entfernen Sie nach dem Druck alle Fäden oder Grate in der Rinne, damit der Ball nicht darin hängen bleibt.

Wenn Ihr Druckbett für eine durchgehende Regenrinne zu klein ist, teilen Sie das Modell in 2–3 Segmente auf und drucken Sie diese separat. Fügen Sie dem Modell Führungsnägel hinzu oder verwenden Sie für die Montage eine einfache Stoßfuge mit Sekundenkleber. Bei langen Fugen eignet sich Epoxidharz besser als Sekundenkleber.

Gestaltung Ihres Kegelbahn-Designs mit Tinkercad und Fusion 360

Fertige STL-Dateien sparen Zeit, aber die Abmessungen sind oft festgelegt. Wenn Ihr Ball, Ihre Bahn oder Ihre Baufläche von der Auslegung des Designers abweichen, passt die Rinne möglicherweise nicht. Das Skalieren der gesamten STL kann Wandstärken, Verbindungsspielräume und Kugelabstände auf unkontrollierbare Weise verändern.

Tinkercad ist der einfachste Einstieg für Anfänger. Eine einfache Rinne kann aus einer rechteckigen Grundplatte, zwei Seitenwänden und einem abgerundeten oder rechteckigen Ausschnitt erstellt werden. Dies ist nicht ideal für komplexe parametrische Modellierung, eignet sich jedoch gut für ein Schulprojekt, ein Tischspielzeug oder einen schnellen Prototypen. Messen Sie zunächst Ihre Kugel, da dies die Rinnenbreite bestimmt. Legen Sie dann die Spurbreite fest, wählen Sie die Rinnentiefe und entscheiden Sie, wie die Abschnitte verbunden werden sollen.

Fusion 360 glänzt, wenn Abmessungen entscheidend sind. Wenn Sie die Gassenbreite, den Kugeldurchmesser, die Wandstärke und die Segmentlänge kennen, modellieren Sie die Rinne parametrisch, sodass die Änderung eines Werts alles automatisch aktualisiert.

Der grundlegende Designprozess ist für jedes CAD-Tool derselbe. Messen Sie zunächst die Kugel, dann wählen Sie die Kanalbreite so, dass sie etwa 5–8 mm größer ist als der Kugeldurchmesser. Halten Sie die Wandneigung bei 60 Grad, es sei denn, Sie möchten mehr Abprallen der Kugel. Fügen Sie kleine Abrundungen hinzu, um scharfe Spannungspunkte an den Ecken zu reduzieren, exportieren Sie eine STL-Datei und drucken Sie zunächst einen kurzen Testabschnitt, bevor Sie den vollständigen Lauf fertigen.

Für eine Anleitung zum Vergleich von Materialien für 3D-gedruckte Bowlingbahnen und deren Leistungseigenschaften, siehe unsere Übersicht der verschiedenen 3D-Druckfilamente.

Erstellen Sie maßgeschneiderte Bowling-Gutter-Modelle mit Triverse AI

CAD bietet die größte Kontrolle, kann jedoch langsam sein, wenn Sie lediglich ein schnelles Konzept benötigen. Triverse AI ist nützlich, wenn Sie einen benutzerdefinierten Stil für eine Mini-Bowlingbahn erkunden möchten, Bumper mit einem bestimmten Thema, dekorative Seitenleisten oder passende Teile wie Pins und Abschlusskappen.

Triverse AI ist am effektivsten, wenn die Gleitbahn Teil eines kreativen Projekts und kein präzises Ersatzteil ist. Verwenden Sie sie für eine thematische Spielbahn, benutzerdefinierte Leitwände, dekorative Puffer oder passende Teile. Nutzen Sie stattdessen CAD-Software, wenn das Teil exakte Schraubenlöcher, Schnappverbindungen oder eine enge Passung mit einer bestehenden kommerziellen Bahn erfordert.

Erstellen Sie zunächst Referenzaufnahmen und wandeln Sie diese anschließend in ein 3D-Modell um

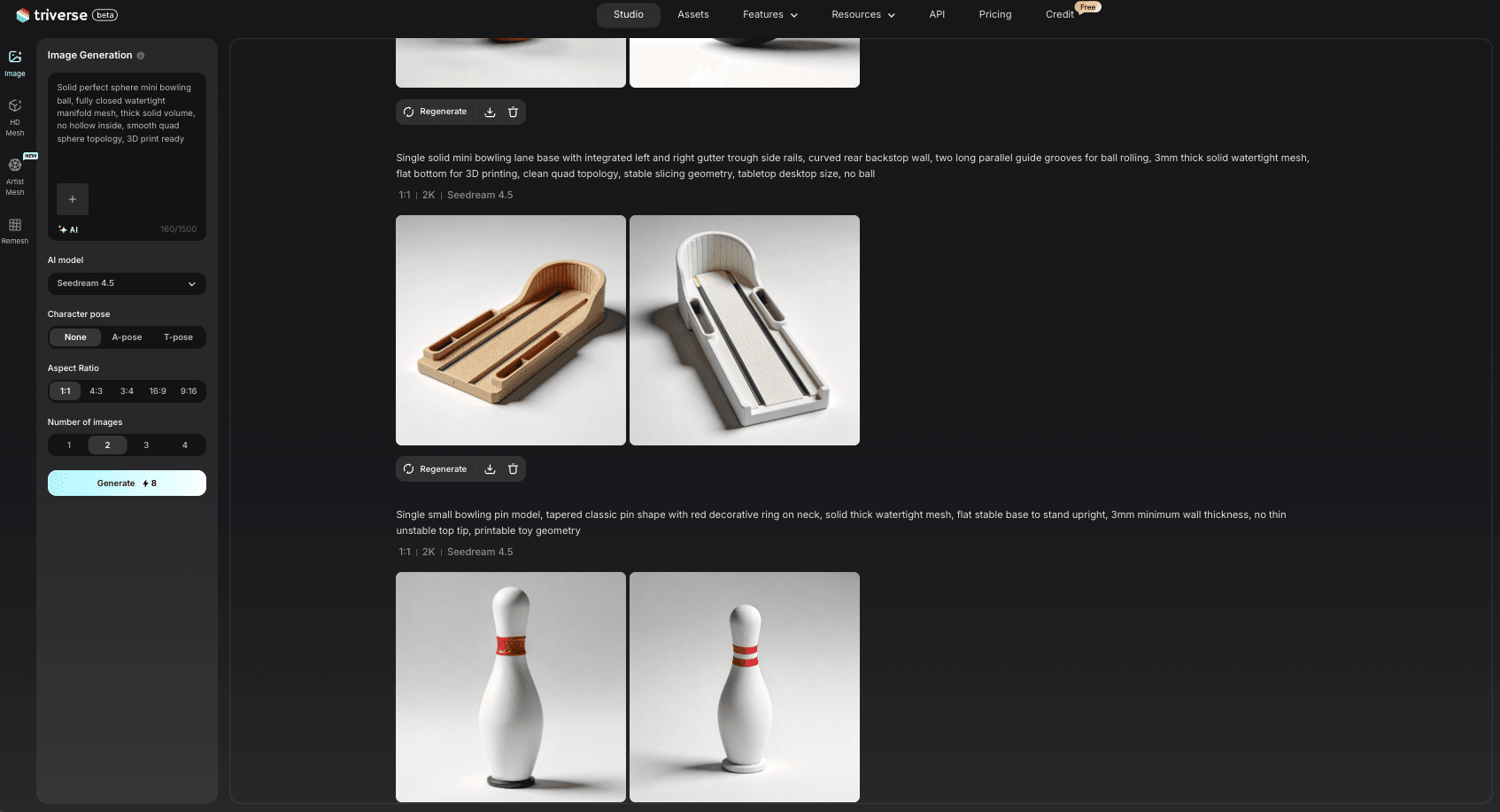

Der effizienteste Workflow für ein benutzerdefiniertes Minibowling-Set ist ein zweistufiger Prozess. Verwenden Sie das Bildgenerierungstool von Triverse Studio, um das visuelle Konzept für jedes Teil festzulegen, und geben Sie diese Bilder anschließend an HD Mesh weiter, um druckfertige Modelle daraus zu erstellen. Das Generieren der Referenzbilder zuerst ermöglicht es Ihnen, das Erscheinungsbild zu korrigieren, bevor Geometrie erstellt wird, was im Vergleich zum wiederholten Ausführen eines Text-zu-3D-Prompts bis das Modell Ihren Vorstellungen entspricht, Zeit spart.

Für ein komplettes Set decken drei Referenzbilder das gesamte Projekt ab. Jeder Beispiel-Prompt beschreibt das Teil als druckfähiges Objekt, nicht nur als visuelles Konzept.

• Spurbasis + Seitenrinnen-Schienen (Hauptbaugruppe):

"Single solid mini bowling lane base with integrated left and right gutter trough side rails, curved rear backstop wall, two long parallel guide grooves for ball rolling, 3mm thick solid watertight mesh, flat bottom for 3D printing, clean quad topology, stable slicing geometry, tabletop desktop size, no ball."

• Mini-Bowlingkugel, massiv:

"Solid perfect sphere mini bowling ball, fully closed watertight manifold mesh, thick solid volume, no hollow inside, smooth quad sphere topology, 3D print ready."

• Einzelner Mini-Bowlingkegel (kann dupliziert werden, um ein 10er-Set zu erstellen)

"Single small bowling pin model, tapered classic pin shape with red decorative ring on neck, solid thick watertight mesh, flat stable base to stand upright, 3mm minimum wall thickness, no thin unstable top tip, printable toy geometry."

Behandeln Sie die Bilder als Konzeptzeichnungen, nicht als fertige Entwürfe. Wenn ein Referenzbild nicht stimmig wirkt, regenerieren Sie es, bevor Sie mit dem 3D-Schritt fortfahren. Es ist viel schneller, ein Bild zu korrigieren, als ein Mesh zu reparieren.

Jedes Referenzbild in ein 3D-Modell mit HD-Mesh umwandeln

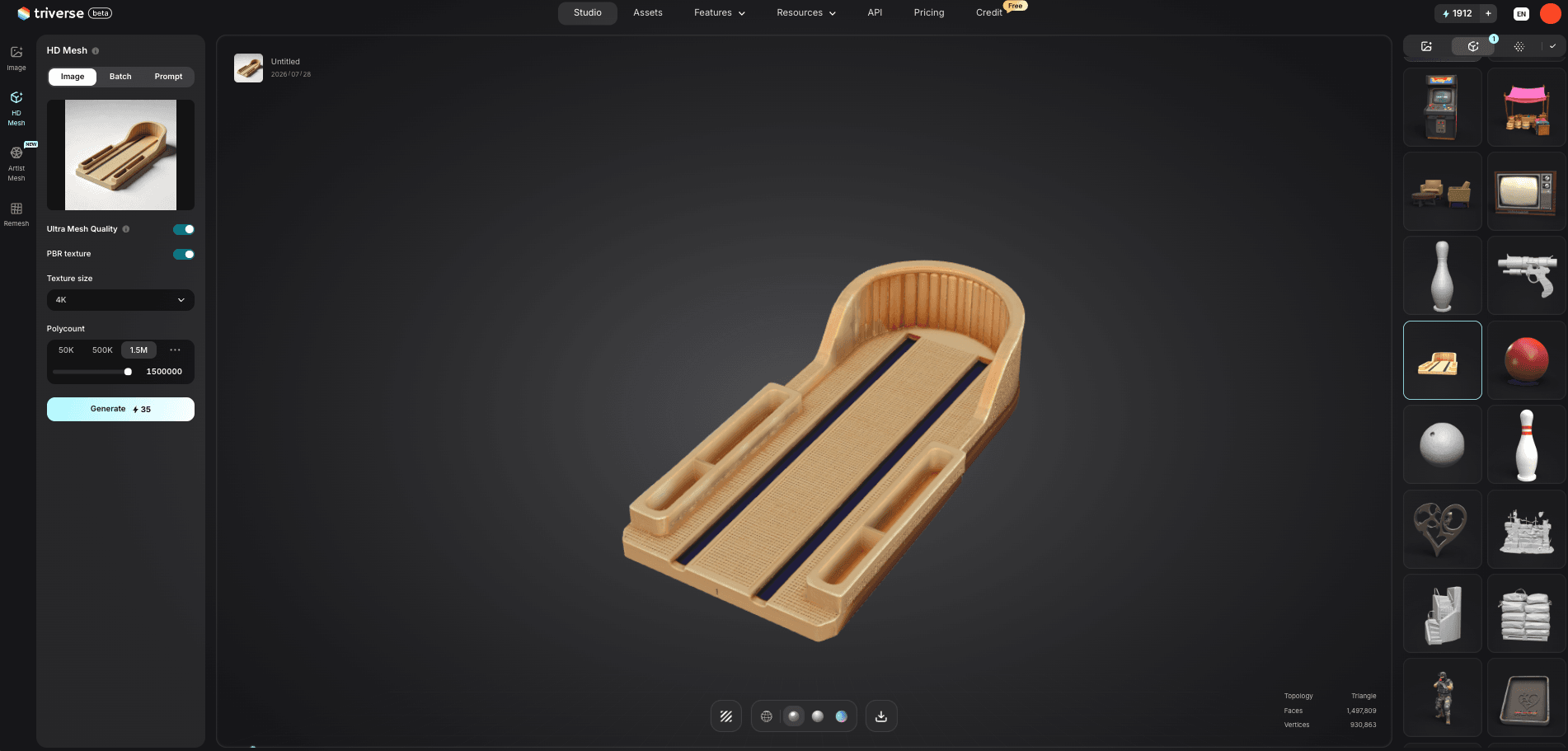

Öffnen Sie Open Triverse Studio und wechseln Sie zum HD Mesh-Workflow. HD Mesh verarbeitet Text- oder Bildeingaben und erzeugt ein hochpolygons Netz, das sich hervorragend als Geometriequelle für druckbare Modelle eignet. Laden Sie jedes Referenzbild einzeln hoch und generieren Sie separate Modelle für die Bahnunterlage, den Ball und den Kegel. Die getrennte Verarbeitung hält jedes Modell fokussiert und führt in der Regel zu saubererer Geometrie, als bei der Kombination aller drei Elemente in einem einzigen Prompt.

Behandeln Sie das erste Ergebnis als ein Konzeptmodell. Es muss nicht perfekt sein, sollte aber deutlich die Form des Kanals in der Spur, das runde Profil des Balls und die konische Form des Pins zeigen. Rotieren Sie jedes Modell im Viewer und wechseln Sie in den Drahtgittermodus, um vor dem Export in das Slicer-Programm auf fehlerhafte oder ungeordnete Geometrie zu prüfen. Achten Sie auf eine flache Basis an der Spur, einen offenen Kanal, Seitenwände, die nicht zu dünn sind, eine geschlossene Kugel des Balls und eine stabile Standbasis des Pins.

Exportieren und Testen

Triverse exportiert als GLB, OBJ, STL, 3MF, FBX und USDZ. Für den 3D-Druck sind STL oder 3MF die empfohlene Wahl. Öffnen Sie jede exportierte Datei in einem Slicer, prüfen Sie den Maßstab und orientieren Sie jeden Teil so, dass die stabilste Fläche auf der Bauplatte liegt: die Spur mit der nach oben zeigenden Kanalöffnung, die Kugel flach auf ihrer breitesten Stelle und der Stift senkrecht auf seiner Basis.

Drucken Sie zunächst ein kurzes Guttersegment und einen Pin. Wenn der Ball an der Seitenwand reibt, erweitern Sie den Kanal in Ihrem CAD-Tool oder generieren Sie das Bahnreferenzbild mit einer breiteren Rinne neu. Wenn der Pin wackelt, flachen Sie seine Basis vor dem Gesamtdruck leicht ab. Der Ball benötigt selten Anpassungen, da eine Kugel die einfachste Form im Set ist.

Für passende Teile wie Endkappen, dekorative Stoßfänger oder Seitenschienen mit thematischem Design wiederholen Sie denselben zweistufigen Workflow. Generieren Sie das Referenzbild, speisen Sie es dann in HD Mesh ein und inspizieren Sie das Ergebnis.

Weitere 3D-Drucke zum Thema Bowling zur Vervollständigung Ihres Sets

Eine Straßenrinne funktioniert am besten, wenn sie im Hinblick auf den Rest der Fahrspur konzipiert wird.

Für die Pins drucken Sie diese aufrecht mit einem Brim. Standard-Mini-Bowlingpins sind etwa 50–75 mm hoch. Drucken Sie 10 davon. Manche Designs verwenden eine höhere Füllung an der Unterseite, damit sie nicht zu leicht umkippen.

Für den Ball macht eine höhere Vollfüllung Sinn, da das Gewicht das Rollen und den Aufprall verbessert. Ein hohler Ball wird schneller gedruckt, kann sich aber für die Spielbarkeit zu leicht anfühlen. Eine massive 25-mm-Stahlkugel aus dem Hardware-Fachgeschäft eignet sich in den meisten Fällen besser als ein gedruckter Ball.

Fahrbahnsegmente sollten an den Nahtstellen glatt sein. Wenn die Bahn in mehrere Teile unterteilt ist, verwenden Sie Ausrichtungsstifte oder flache Verzahnungen, um alles korrekt auszurichten. Endkappen und Auffangvorrichtungen machen das Spiel einfacher, da der Ball nach jedem Wurf auf dem Spielfeld bleibt.

Wenn Sie noch ein Projekt auswählen, finden Sie in unserem Leitfaden zu coolen Sachen zum 3D-Drucken Brettspiele, Spielzeug und funktionelle Drucke, die sich gut neben einer Mini-Bowlingbahn machen.

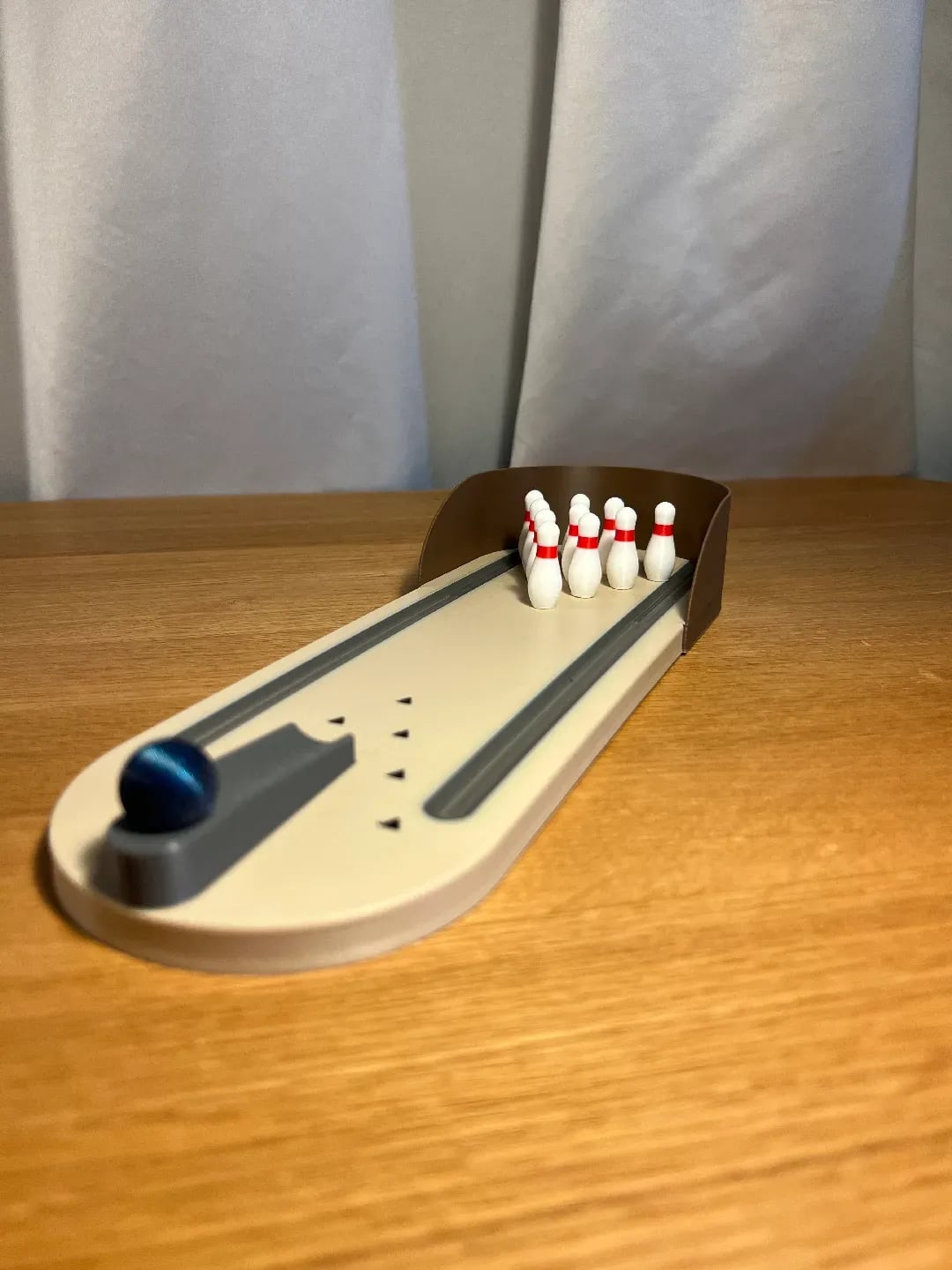

So bauen Sie eine vollständige Mini-Bowlingbahn

Beginnen Sie mit dem Ball, nicht mit der Bahn. Sobald Sie den Durchmesser des Balls kennen, können Sie eine Bahnbreite, eine Rinnenbreite, die Pin-Größe und die Rampenhöhe so wählen, dass sie sinnvoll zusammenpassen. Dies vermeidet den häufigen Fehler, schöne Seitenteile zu drucken, die für den Ball zu schmal sind.

Drucken Sie als Nächstes einen Test-Rinnenabschnitt und einen kleinen Bahnabschnitt. Rollen Sie die Kugel durch diese Abschnitte, bevor Sie den vollständigen Satz drucken. Wenn die Kugel an der Seitenwand reibt, vergrößern Sie die Rinne um 2–3 mm. Wenn sie aus der Bahn springt, erhöhen Sie die Schutzleiste oder passen Sie den Rampenwinkel an. Wenn sich der Abschnitt biegt, erhöhen Sie die Wandstärke.

Nachdem die Kanalarbeiten abgeschlossen sind, drucken Sie die Bahnbasis, die Seitenrinnen, die Stifte, den Ball, die Rampe und die Endkappe. Bauen Sie die Bahn auf einer ebenen Fläche zusammen und testen Sie sie mehrmals, bevor Sie Farbe oder Dekorationen hinzufügen. Eine einfache Rampe sorgt in der Regel für ein gleichmäßigeres Spiel als das manuelle Abrollen des Balls, da der Ball jedes Mal aus demselben Winkel startet.

FAQs zu 3D-gedruckten Bowlingrinnen

Welches Filament ist das beste für Bowlingrinnen?

Benötigen STL-Dateien für Bowlingrinnen Stützstrukturen?

Wie verbinde ich mehrere Rinnensegmente?

Welche Kugelgröße passt zu 3D-gedruckten Bowlingrinnen?

Kann ich Bowlingrinnen auf einem Harzdrucker drucken?

Wie lasse ich die Kugel in der Rinne schneller rollen?

Wie generiere ich ein benutzerdefiniertes Bowlingrinnen-Modell mit KI?

Fazit: Fertigen Sie die richtige Kugelrinne fachgerecht

Bowlingrinnen sind der am meisten übersehene Teil eines 3D-Druckprojekts für Bowlingrinnen, aber sie entscheiden darüber, ob das Spiel tatsächlich funktioniert. Beginnen Sie mit kostenlosen STL-Dateien von Thingiverse oder Printables, drucken Sie mit dem offenen Kanal nach oben bei einer Schichthöhe von 0,2 mm und verwenden Sie PETG für Langlebigkeit, wenn das Set regelmäßig genutzt wird. Messen Sie zuerst Ihre Bowlingkugel, legen Sie die Breite der Rinne 5–8 mm breiter als den Kugeldurchmesser fest und drucken Sie immer erst einen Testabschnitt, bevor Sie das komplette Set herstellen.

Wenn Sie über Standarddesigns hinausgehen wollen, Triverse AI ermöglicht Ihnen, individuelle Bowling-Accessoires aus einer Texteingabe oder einem Referenzbild zu generieren. Exportieren Sie als STL-Datei, überprüfen Sie die Wandstärke in Ihrem Slicer und drucken Sie ein kurzes Segment, bevor Sie die gesamte Bahn drucken.
