Leitfaden zur Wandstärke beim 3D-Druck: Mindestwerte in Abhängigkeit von Material und Technologie

Eine falsche Wandstärke ist eine der schnellsten Methoden, um Filament und Zeit zu verschwenden. Zu dünn und der Druck scheitert während des Drucks oder zerbricht beim Anfassen. Zu dick und Sie verschwenden Material ohne strukturellen Vorteil. Die Zahlen hängen von Ihrem Druckertyp, der Düsengröße, dem Material und dem eigentlichen Verwendungszweck des Bauteils ab. Dieser Leitfaden behandelt das Problem der Wandstärke beim 3D-Druck und die entsprechenden Einstellungen.

Entscheidungshilfe für Wandstärken-Einstellungen beim 3D-Druck

Diese Werte gelten für die meisten Standardmaterialien. Materialspezifische Anpassungen werden im nachfolgenden FDM-Abschnitt erläutert.

Was ist Wanddicke im 3D-Druck? (Und warum sie für den Druck erfolgskritisch ist)

Wandstärke vs. Schalendicke vs. Wandlinienanzahl: Was ist der Unterschied?

Betrachten Sie die Wandstärke als die Außenhülle Ihres Drucks. Sie ist das feste Material, das das Infill umgibt, und der Hauptfaktor, der verhindert, dass Ihr Modell in sich zusammenfällt. In den meisten Slicern steuern Sie dies auf eine von zwei Arten: Entweder legen Sie die Wandstärke direkt in Millimetern fest oder Sie wählen eine Anzahl an Wänden (die Anzahl der Perimeter, die der Extruder druckt). Bei einer 0,4-mm-Düse ergeben drei Wände eine Wandstärke von etwa 1,2 mm.

Die Schalendicke bezeichnet dasselbe, obwohl einige Slicer "Schale" auch für die oberen und unteren Volllagen mit einbeziehen. Unterschiedliche Software verwendet unterschiedliche Bezeichnungen. Das Ergebnis ist immer dasselbe: welche Menge an festem Material die Füllung umgibt.

Warum die Wandstärke wichtig ist: Fehlermodi und Materialabfall

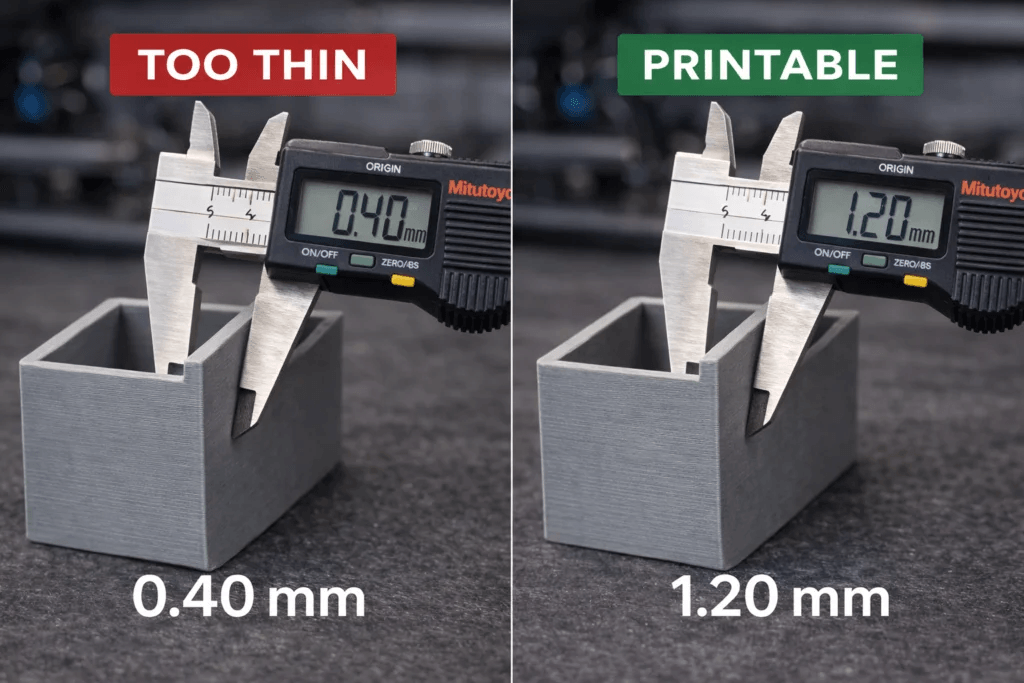

Wandstärken, die unter der minimalen Wandstärke Ihres Druckers liegen, werden nicht gedruckt. Der Slicer überspringt sie entweder oder erzeugt eine einzelne, instabile Linie, die beim ersten Kontakt bricht. Auf der anderen Seite erhöhen Wände, die dicker als nötig sind, die Druckzeit, verschwenden Material und können bei großen, flachen Oberflächen zu Verzug führen, da dicke Abschnitte ungleichmäßig abkühlen. Das Ziel ist immer die dünnste Wand, die die Festigkeitsanforderungen für Ihr spezifisches Bauteil erfüllt.

FDM-Wanddicke nach Düsendurchmesser: Die 2x-Regel erklärt

FDM Wanddicke nach Düsengröße: Von 0,2-mm- bis 0,8-mm-Düsen

Die Grundregel für FDM ist einfach: Die minimale Wandstärke entspricht dem Düsendurchmesser multipliziert mit zwei. Drei Außenwände sind der empfohlene Ausgangspunkt bei den meisten Drucken.

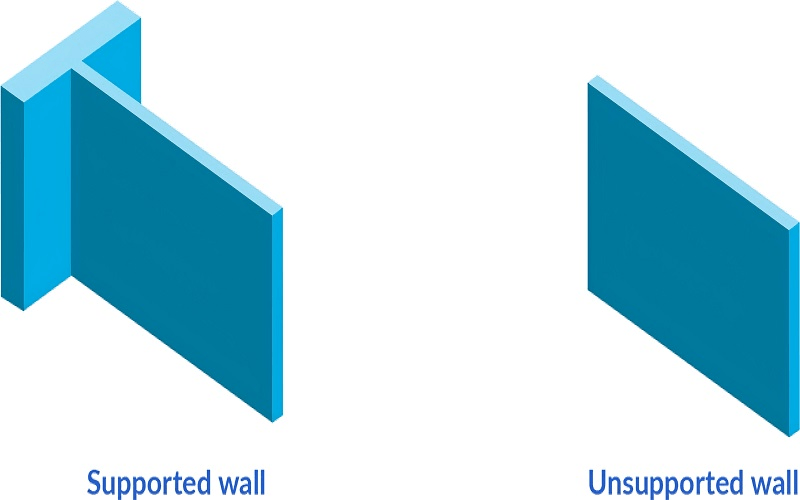

Gestützte und ungestützte Wände: Wie die Wandgeometrie das erforderliche Mindestmaß verändert

Eine abgestützte Wand verbindet sich auf beiden Seiten mit anderer Geometrie, wie etwa die Seite einer Box. Diese können dünner ausfallen, da die umgebende Struktur für zusätzliche Steifigkeit sorgt. Eine nicht abgestützte Wand hat eine freie Kante, wie zum Beispiel eine dünne Flosse oder erhabene Schrift. Nicht abgestützte Wände benötigen im Vergleich zu abgestützten Wänden mindestens einen zusätzlichen Perimeter. Eine 0,8 mm dicke abgestützte Wand könnte mit einer 0,4-mm-Düse noch funktionieren, aber eine 0,8 mm dicke nicht abgestützte Wand wird während des Drucks instabil sein und wahrscheinlich versagen.

Wandstärke bei FDM nach Material: PLA, ABS, PETG, TPU

• PLA Der Wert folgt direkt der Düsenregel. 1,2 mm mit einer 0,4-mm-Düse ist für die meisten Drucke zuverlässig. PLA ist steif und haftet gut zwischen den Schichten.
• ABS benötigt eine zusätzliche Wandlinie im Vergleich zu PLA. ABS schrumpft beim Abkühlen, und dünnere Wände begünstigen Verzug. 1,6 mm ist ein sicherer Startwert bei einer 0,4-mm-Düse.
• PETGverhalten sich in den meisten Fällen ähnlich wie PLA. PETG ist etwas flexibler, was dünnen Wänden tatsächlich zugutekommt. 1,2 mm bewährt sich gut.
• TPU ist ein flexibles Filament, das dickere Wände benötigt, um die Form zu behalten. Verwenden Sie mindestens 1,6 mm. Dünnere Wände aus TPU biegen sich und verformen sich während des Druckvorgangs unter ihrem eigenen Gewicht. Jeder Typ von 3D-Druckfilament verhält sich unter dünnwandigen Bedingungen anders.

Harz und Pulver: Handbuch zur Mindestwandstärke für SLA und SLS

Mindestwandstärke für SLA: Wie die Wandfestigkeit beim Harzdruck funktioniert

SLA- und MSLA-Drucker härten Harz mit UV-Licht aus, daher ist die Wandstärke nicht an die Düsengröße gebunden. Die Grenzen ergeben sich aus der XY-Auflösung der Lichtquelle und davon, ob die Wand durch die umgebende Geometrie gestützt wird.

Abgestützte Wände (mit angrenzender Struktur verbunden) können auf einem gut kalibrierten MSLA-Drucker bis auf 0,3 mm dünn sein. Nicht abgestützte Wände (freistehend, einseitig) benötigen mindestens 1,0 mm, um den Abziehkräften standzuhalten, die jedes Mal auftreten, wenn sich die Bauplatte zwischen den Schichten hebt. Für funktionale Teile aus Harz werden 1,5 mm oder mehr empfohlen.

SLS Mindestwandstärke: Pulverfusion und Wandfestigkeit

SLS (Selektives Lasersintern) verwendet einen Laser, um Pulvermaterial zu verschmelzen. Die minimale Wandstärke hängt von der Laserspotgröße und der Pulverkorngröße ab. Die meisten SLS-Systeme verarbeiten Wandstärken von 0,5 mm für kleine Details, aber 0,8 mm ist das praktische Minimum für tragende Strukturen. Die empfohlene Dicke für funktionelle SLS-Teile liegt bei 1,0 bis 1,5 mm.

Wie der Laserstrahldurchmesser Ihre Leistungsgrenzen beeinflusst

Ein kleinerer Laserpunkt kann feinere Wanddetails auflösen. Für den Heimgebrauch konzipierte MSLA-Drucker mit einer XY-Auflösung von 0,05 mm können in unterstützten Geometrien 0,3 mm dünne Wände erzeugen. Industrielle SLA-Maschinen mit engerem Laserfokus erzielen noch feinere Ergebnisse. SLS-Laserpunkte sind typischerweise größer (0,1 bis 0,3 mm), weshalb die minimalen Wandstärken bei SLS höher liegen als bei SLA.

Optimale Wandstärke für jedes Projekt: Anwendungsbeispiele

Dekorative Modelle und Ausstellungsmodelle

Ausstellungsmodelle stehen im Regal und werden nicht belastet. Hier sind minimale Wandstärken ausreichend: 0,8 mm bei FDM, 0,5 mm bei SLA. Drucke im Vasenmodus verwenden eine einzelne Wandlinie (0,4 mm bei Standard-Düse) und eignen sich gut für Vasen und Lampenschirme, die keine strukturelle Festigkeit benötigen.

Funktionsbauteile und mechanische Bauteile

Bügel, Klammern, Scharniere und Ersatzteile müssen Kräften standhalten. Verwenden Sie bei FDM 1,6 mm oder mehr mit PETG oder ABS. Verwenden Sie für SLA-Funktionsteile Ingenieurharz mit 1,5 mm Wandstärke. Wenn das Teil verschraubt wird, fügen Sie mehr Material um die Befestigungslöcher hinzu, um Risse zu verhindern.

Miniaturen und kleine Formate

Harz-Miniaturen im Maßstab 28 mm verwenden für Körperteile üblicherweise Wandstärken von 0,5 bis 1,0 mm. Schlanke Merkmale wie Schwerter, Stäbe und Antennen können bei Harz mit 0,3 mm ausgeführt werden, sind jedoch empfindlich. FDM-Miniaturen benötigen mindestens 0,8 mm Wandstärke und profitieren von einer 0,2-mm-Düse für feinere Details.

Gehäuse und Behälter

Gehäuse, Kästen und Abdeckungen benötigen gleichmäßige Wandstärken an allen sechs Seiten. 1,2 mm ist die Mindestwandstärke für ein steifes FDM-Gehäuse aus PLA. Wenn das Gehäuse Schnappverschlüsse oder Scharniere hat, erhöhen Sie die Wandstärke in diesen Bereichen auf 2,0 mm, um Rissbildung während der Montage zu vermeiden.

So prüfen Sie die Wanddicke in Cura, PrusaSlicer und Bambu Studio

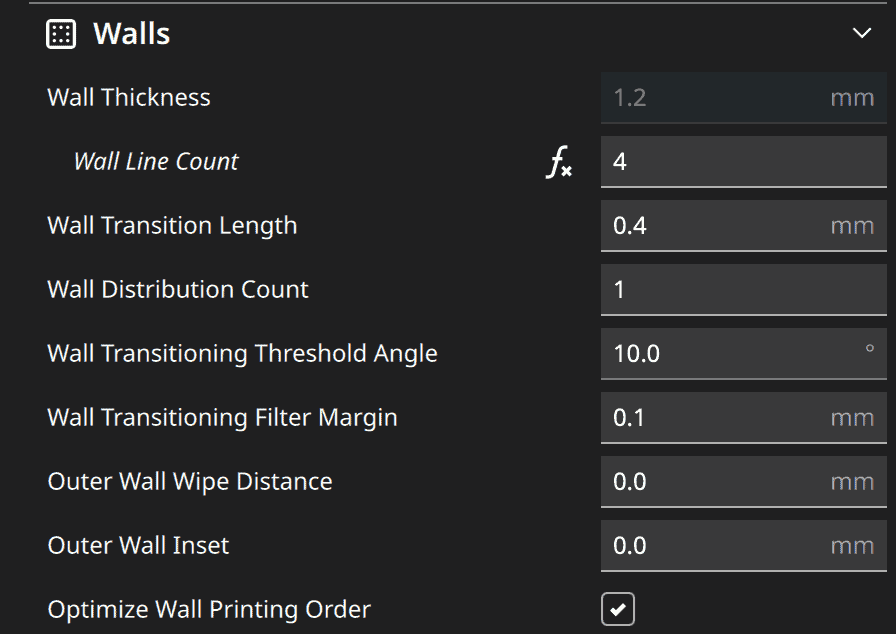

Wandstärke in Cura prüfen und einstellen

In Cura wird die Wandstärke durch die Einstellung Wandstärke (in mm) oder Anzahl der Wandlinien (Anzahl der Konturen) gesteuert. Stellen Sie die Anzahl der Wandlinien auf 3 ein, um bei einer 0,4 mm-Düse eine Wandstärke von 1,2 mm zu erhalten.

Nach dem Slicen wechseln Sie in den Vorschau-Modus und verwenden Sie das Dropdown-Menü Farbschema, um Linienart auszuwählen. Wände werden in einer auffälligen Farbe dargestellt, sodass Sie visuell prüfen können, wo Wände zu dünn sind. Lücken in der Wandfarbe zeigen Bereiche an, die der Slicer übersprungen hat, weil sie schmaler sind, als die Düse ausfüllen kann.

So stellen Sie die Wandstärke in PrusaSlicer ein

Gehen Sie in PrusaSlicer zu Druckeinstellungen → Schichten und Umrisse → Vertikale Außenwände. Stellen Sie Umrisse für Standarddrucke auf 3 ein. Aktivieren Sie Dünne Wände erkennen, damit der Slicer schmale Bereiche füllt, die er sonst überspringen würde. Verwenden Sie Jetzt slicenund prüfen Sie die Vorschau Schicht für Schicht, um sicherzustellen, dass die Wände vollständig sind.

So stellen Sie die Wandstärke in Bambu Studio ein

Bambu Studio verwendet die Einstellung Wandgenerierung unter Qualität. Der Klassische Generator folgt der traditionellen Perimeter-Logik. Der Arachne Generator variiert die Wandbreite dynamisch, um Lücken zu füllen, die klassische Perimeter leer lassen würden. Bei Drucken mit dünnen oder variabel breiten Wänden liefert Arachne konsistentere Ergebnisse. Zeigen Sie eine Vorschau des geslicten Modells an und überprüfen Sie vor dem Druck die Vollständigkeit der Wände.

Problembehebung: Warum, Ihre Wände immer wieder brechen

Wände zu dünn

Die Wandstärke des Modells ist geringer, als Ihr Slicer verarbeiten kann. Erhöhen Sie die Wandanzahl in den Slicer-Einstellungen. Wenn das Modell selbst eine dünne Geometrie aufweist, verdicken Sie es in Blender mit dem Solidify-Modifikator oder reparieren Sie das Mesh in Meshmixer mit Extrude.

Wände ohne Stütze

Hohe, schmale Wände ohne benachbarte Geometrie schwingen während des Drucks und lösen sich schließlich ab oder neigen sich. Reduzieren Sie die Druckgeschwindigkeit für diese Abschnitte, fügen Sie Brims für die Haftung auf der Druckplatte hinzu, verwenden Sie Baumstützen für komplexe Überhänge oder gestalten Sie das Bauteil mit Stützrippen neu.

SLA-Untervernetzung

Wenn sich die Wände nach der Aushärtung gummiartig anfühlen, sind sie untergehärtet. Erhöhen Sie die Belichtungszeit pro Schicht in Ihren Slicer-Einstellungen. Die Belichtungszeit für die unterste Schicht sollte das Dreifache bis Fünffache der normalen Schichtbelichtungszeit betragen, um eine starke Haftung auf der Bauplatte sicherzustellen.

Unzureichende Sinterung im SLS-Verfahren

Wenn Wände zerbröseln oder Pulver an den Fingern zurückbleibt, hat der Laser nicht genügend Wärme in diese Bereiche eingebracht. Erhöhen Sie die Laserleistung oder verringern Sie die Scangeschwindigkeit. Wenn die Temperatur des Pulverbettes zu niedrig ist, sintern die Wände an den äußeren Rändern der Baukammer möglicherweise unvollständig.

Warum KI-generierte 3D-Modelle oft zu geringe Wandstärken haben (und wie Sie das beheben können)

Das Problem: KI optimiert für die Optik, nicht für die Druckeignung

KI-Modellgeneratoren sind auf das visuelle Erscheinungsbild ausgelegt, nicht auf die Anforderungen des 3D-Drucks. Ein Modell, das in einem 3D-Viewer perfekt aussieht, kann Wände aufweisen, die in verschiedenen Bereichen zwischen 0,2 mm und 5 mm variieren. Dünne Bereiche sind auf dem Bildschirm unsichtbar, verursachen jedoch Druckprobleme. Dies ist das häufigste Problem beim Drucken von KI-generierten Modellen, wenn diese nicht vorher geprüft werden.

So prüfen Sie die Wandstärke eines KI-generierten Modells

Folgen Sie dem Standardarbeitsablauf für das Erstellen druckbarer 3D-Modelle und schneiden Sie das Modell, um die Vorschau Schicht für Schicht zu überprüfen. Lücken, fehlende Außenkonturen und einlinige Wände deuten auf Bereiche hin, die zu dünn sind. Für eine genauere Überprüfung verwenden Sie, Meshmixer → Analyse → Dicke um eine farbcodierte Heatmap zu erstellen, die exakte Wandstärken über das gesamte Modell anzeigt. Rote Bereiche liegen unter Ihrer Mindeststärke.

Druckfertige Wandgeometrie mit Triverse AI generieren

Die meisten KI-Modellgeneratoren optimieren darauf, wie ein Modell in einem Viewer aussieht, nicht darauf, wie es gedruckt wird. Die Wandstärke variiert unvorhersehbar innerhalb eines einzigen Modells. Manche Abschnitte werden hauchdünn. Andere sind solide Blöcke. Das Ergebnis ist ein Modell, das manuell nachbearbeitet werden muss, bevor es zuverlässig gedruckt werden kann.

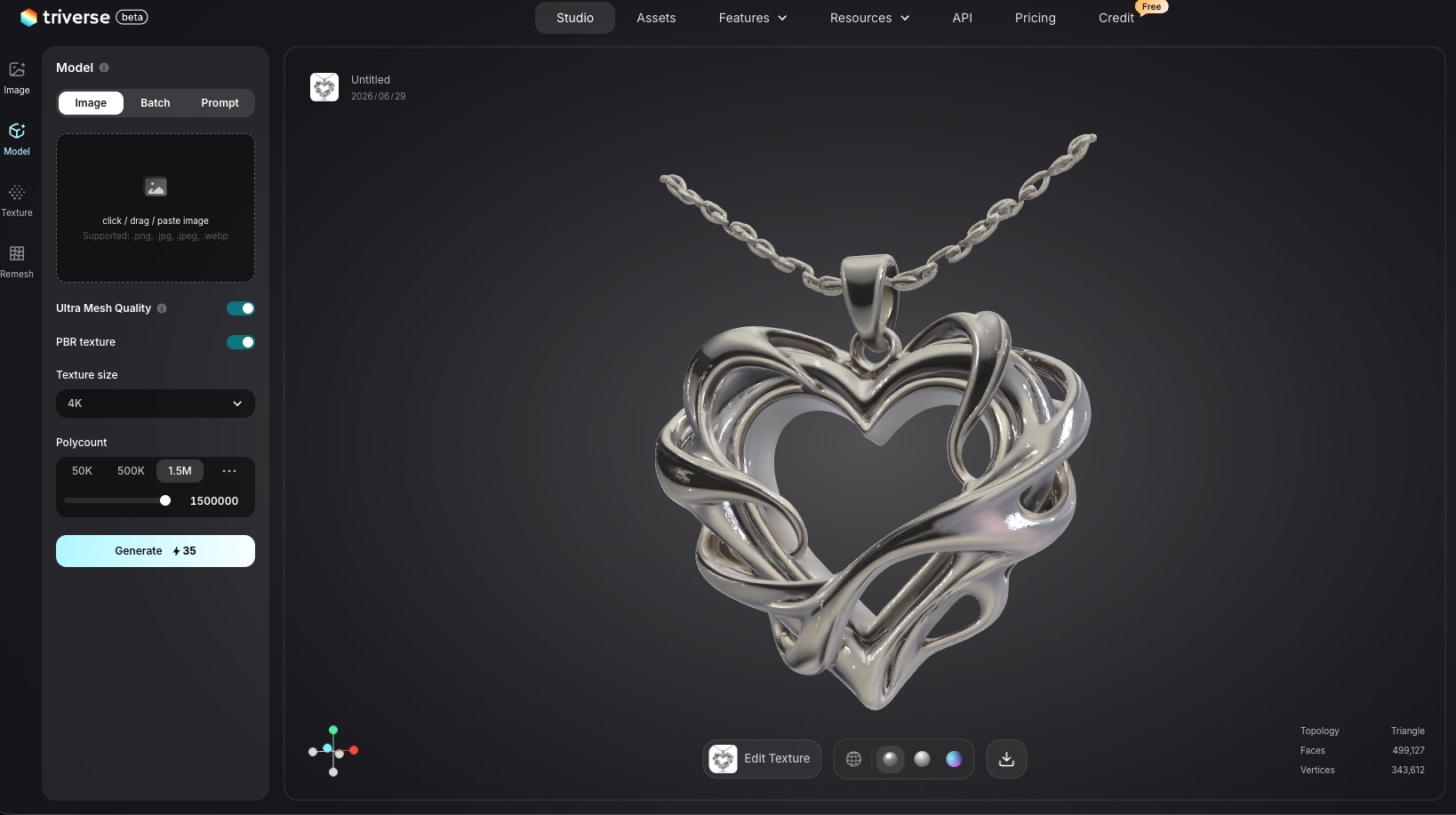

Triverse AI geht anders vor. Wenn Sie ein Modell in Triverse Studio generieren, wird die Geometrie von Anfang an mit Druckbarkeitsanforderungen aufgebaut. Das Remesh-Tool baut die Topologie in eine konsistente Netzstruktur um und Sie können eine Zielpolygonzahl festlegen, die mit der Auflösung Ihres Druckers übereinstimmt. Dies verringert die Wahrscheinlichkeit von Wandstärken, die in einem Bereich 0,3 mm und in einem anderen 2 mm betragen.

Für Modelle, die für den FDM-Druck vorgesehen sind, fügen Sie Wandstärkenangaben in Ihren Prompt ein – zum Beispiel „Mindestwandstärke 1,2 mm“ oder „für FDM geeignete, druckfertige Wände“. Exportieren Sie als STL oder 3MF, importieren Sie die Datei in Ihren Slicer, und die Vorschau der Wände sollte gleichmäßige Perimeter ohne Lücken oder Einzellinien-Abschnitte anzeigen.

Das erspart nicht die Prüfung Ihres Modells vor dem Druck. Es reduziert jedoch die Zeit, die Sie nach dem Exportieren mit dem Ausbessern dünner Wände in Meshmixer oder Blender verbringen.

Dünne Wandstrukturen mit Triverse Remesh und Meshmixer beheben

Triverse AI enthält zudem ein Remesh-Werkzeug, das die Mesh-Topologie in eine sauberere Geometrie umwandelt und es Ihnen ermöglicht, die Polygonzahl vor dem Export zu steuern. Ein gleichmäßigeres Mesh verringert die Wahrscheinlichkeit von Uneinheitlichkeiten in den Wänden beim Druck. Als 3MF exportierte Modelle können in STL konvertiert werden, falls Ihr Slicer dies erfordert.

Für Modelle, die nach dem Export noch dünne Bereiche aufweisen, öffnen Sie die STL-Datei in Meshmixer, verwenden Sie Bearbeiten → Extrudieren, um bestimmte Bereiche zu verdicken, oder wenden Sie einen globalen Offset mit Blender Solidify-Modifikator an, der auf einen gleichmäßigen Dickenwert eingestellt ist.

Häufig gestellte Fragen zur Wandstärke beim 3D-Druck

Was ist die minimale Wandstärke für FDM?

Wie stelle ich die Wandstärke in meinem Slicer ein?

Beeinflusst die Wandstärke die Druckzeit?

Welche Wandstärke für Harz-Miniaturen?

Wie überprüfe ich die Wandstärke an einem KI-generierten Modell?

Was passiert, wenn die Wandstärke zu gering ist?

Zusammenfassung: Bestimmen Sie die richtige Wandstärke erst vor dem Druck

Wandstärke ist eine jener Einstellungen, die man einmal festlegt und dann vergisst – bis etwas schiefgeht. Ein Druck, der auf halber Höhe abbricht, weil die Wände zu dünn waren. Eine Halterung, die unter Belastung bricht, weil nicht genügend Perimeter hinzugefügt wurden. Eine Kunstharz-Miniatur, die sich beim Aushärten verzieht, weil die Schale zu dünn war, um ihre Form zu behalten.

Die Angaben in dieser Anleitung dienen als Richtwerte. Mindestens 0,8 mm für FDM mit einer 0,4 mm-Düse. 1,2 mm empfohlen für die meisten Druckobjekte. 1,6 mm oder dicker für funktionale Teile. Für SLA 0,5 mm mit Stützstrukturen bzw. 1,0 mm unabgestützt. Für SLS mindestens 0,8 mm und 1,0–1,5 mm für Teile, die belastbar sein müssen.

Wenn Sie von Grund auf neu entwerfen, befolgen Sie ab Beginn an diese Richtlinien. Wenn Sie KI-generierte Modelle drucken, führen Sie sie durch die Slicer-Vorschau und prüfen Sie auf Lücken, bevor Sie mit dem Druck beginnen. Tools wie Triverse AI's Remesh können dabei helfen, inkonsistente Geometrien vor dem Export auszugleichen und so die Gefahr von Fehlern bei dünnen Wänden zu verringern.

Stimmen die Außenwände, folgt der restliche Druck meist von selbst.
