轻松将任意图像转换为3D浮雕立体模型 — STL文件转换指南

您有一张相片、一个徽标或一幅画作。您想要将其制作成实体3D打印件。

难点在于，二维图像没有深度。没有高程数据。没有任何能告诉软件哪些部分应该隆起、哪些部分应该凹陷。将其转换为STL不仅仅是“另存为”。

操作不当会导致切片软件抛出关于非流形边、法线反转或网格孔洞的错误；操作正确则能得到一个完整、可打印的浮雕模型。

本指南为你介绍将图像转换为STL文件的完整流程。不仅包括使用哪些工具，还包括上传前如何准备图像、哪种方法符合你的具体需求，以及当网格出现问题时如何修复。

图像到STL转换过程为何需要深度数据

先从大多数指南都跳过的内容说起。

STL 文件是一种三角网格，由构成三维表面的三角形集合而成。而 JPG 或 PNG 则是由带颜色值的像素组成的网格。照片中不含深度信息，没有任何信息能说明“这部分应该凸出来”。

转换工具通过生成深度信息来解决这一问题。各工具的实现方式各异，质量优劣也由此分野。

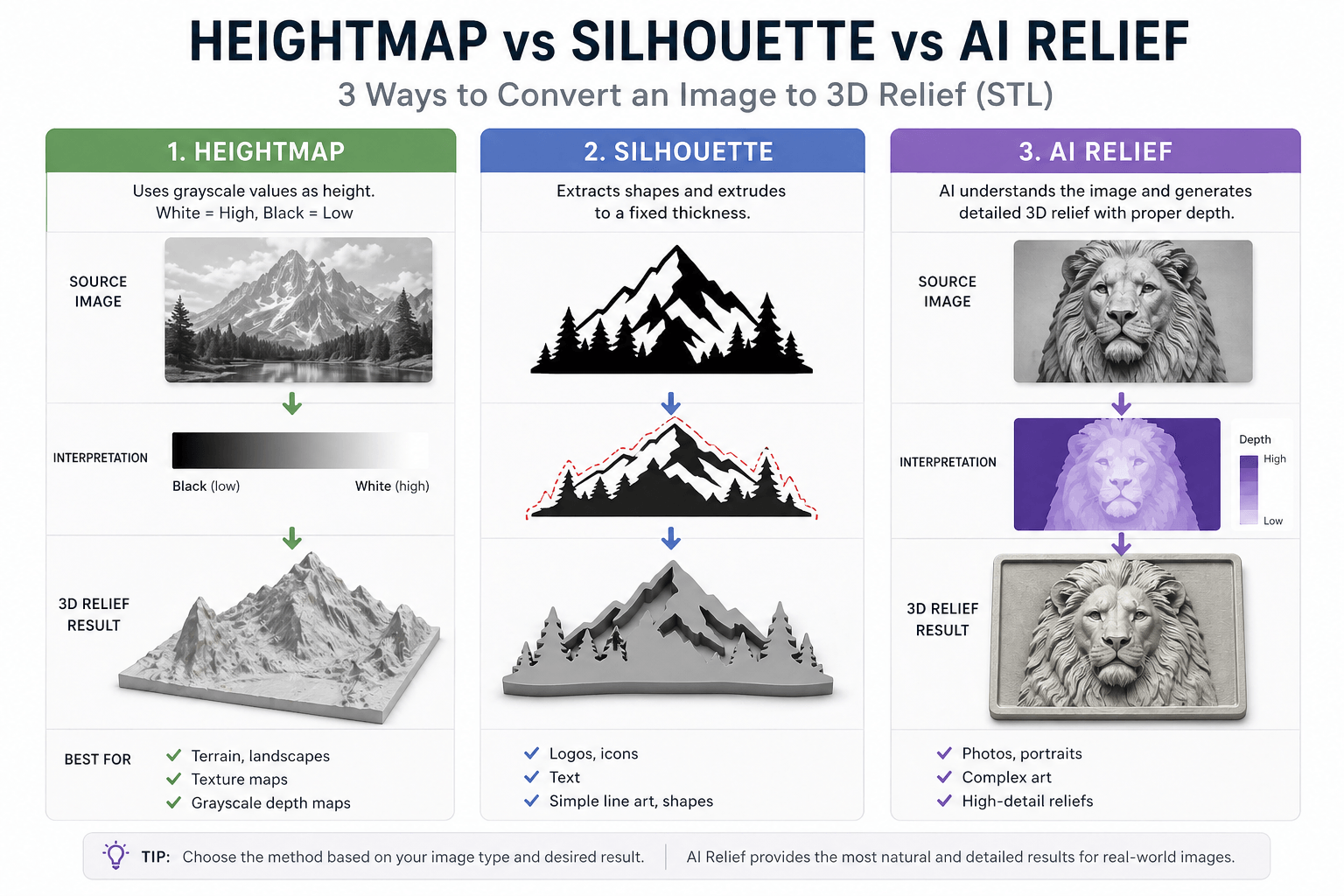

高度图、剪影与 AI 浮雕的对比

这是图像转STL中唯一最重要的概念。

高度图转换功能通过读取像素亮度作为高程。白色代表最高点，黑色代表最低点。此方法非常适合处理地形数据、纹理贴图以及专门为此设计的灰度图像。如果输入普通彩色照片，得到的将是无意义数据。此时生成的深度是基于色彩强度的随机噪点，而非实际几何形状。

剪影挤出 沿形状轮廓描边并将其挤出为固定厚度。适用于标志、文字和简单的线稿。完全不适用于照片。

AI浮雕生成技术是最新的方法。像Triverse AI或Meshy AI这样的工具会对图像进行语义分析，并生成合适的3D浮雕几何体。这不仅仅是像素位移，而是真正遵循主体轮廓的、精心设计的拓扑结构。

大多数人忽略了这一区别。然后他们纳闷为什么自己的转化效果那么差。

优质STL实际所需的要求

在开始转换之前，先明确目标。

您的网格必须是密封的，即没有任何孔洞。每条边应恰好连接两个面。若模型存在漏水情况，切片软件将无法处理。

表面法线需要朝外指向外部。反转的法线会导致渲染错误和打印质量问题。

网格密度也很重要。多边形数量过少会导致表面呈阶梯状或出现锯齿。过多则会导致文件过大且切片处理慢。最佳值取决于您的打印尺寸和细节级别。

以及尺寸。STL文件不包含单位信息。您的切片软件默认会以毫米为单位进行解析。在Blender中看起来正常的模型，导入Cura后尺寸可能会缩小为原来的1/100。

为STL转换准备您的图像

这是导致转换失败的最主要原因。

大多数人上传原始图片后只能碰运气，结果不对时却责怪工具。

STL高度图的灰度化处理

如果您使用的是基于高度图的，工具，您的图像必须是灰度图。不能是大部分灰度，也不能在高度图工具中自动转换。请自行预转换，以便您能控制映射。

在 GIMP 或 Photoshop 中，选择“图像”>“模式”>“灰度”。调整色阶，将亮度范围扩展至完整的 0 到 255。保存为无损的 PNG 格式，或高质量的 JPG 格式。

大幅增强对比度以强化剪影效果

对于轮廓挤出，必须使用纯黑和纯白。禁止使用渐变或灰度。

首先转换为灰度。然后调整阈值，直到图形在白色背景上变为纯黑色。使用画笔工具清理任何噪点。

仅此一步就决定了您的STL是拥有光滑的边缘还是锯齿状的毛刺。

实现高质量STL输出的图像分辨率要求

您的图像分辨率决定了网格顶点的密度。低分辨率图像会导致网格呈现块状效果。您无法凭空增加源图像中不存在的细节。

规则很简单。图像的像素密度决定了网格顶点的密度。低分辨率图像会导致网格呈现块状。无法还原源图像中不存在的细节。

图像转STL流程中的常见错误

使用低对比度照片。高度图转换器会将细微的亮度差异解读为高程噪声，导致表面凹凸不平且杂乱。

未针对主体进行裁剪。背景元素会形成干扰性的几何图形。请在转换前进行紧凑裁剪。

忽略宽高比。您的图像比例应与预期的输出比例相匹配。后期拉伸会导致图像变形。

保存为压缩的JPG时，压缩失真会显现为表面痕迹。建议中间步骤使用PNG。

接下来，我们将介绍四种将图像转换为 STL 的方法。各种转换方法的效果不尽相同。以下是它们在不同使用场景下的表现。

方法1：使用AI 3D模型生成器将图像转换为STL格式

此方法最适合照片、复杂图像、人像和艺术作品。

AI 3D模型生成工具能够对您的图像进行语义分析，并生成合适的3D浮雕几何体。这也并不只是基于像素亮度的置换贴图，而是输出更整洁的拓扑结构和更平滑的表面。

工作流程非常简单：上传图片至 Meshy AI 或 Triverse AI。仅需 60 秒即可完成处理。下载 STL 文件。导入切片软件。

优点是质量高、能处理复杂图像、几乎无需后期处理。缺点是需要联网、部分工具存在使用限制，且有时需要修复网格。采用免费增值模式，设有免费版。

当处理照片或复杂图像时，若希望无需手动调整即可获得最佳效果，推荐使用此功能。

方法 2：使用在线地形图 STL 生成器

此方法最适合用于 灰度高程图、地形数据和简单的浮雕设计。

这些工具以您的图像为基准，并根据像素亮度对顶点栅格进行置换。

前往 ImageToStl.com 或 3Dforprint。上传灰度 PNG 或 JPG 文件，调整高度比例和网格密度等设置，然后下载 STL 文件。接着使用网格修复工具进行处理，我将在下一节中详细介绍。

优点：快速、免费、无需安装软件。缺点：生成非密封网格，控制选项有限。费用：免费。

当您拥有有效的高度图并需要快速转换时使用此功能，但需注意仍需后期处理。

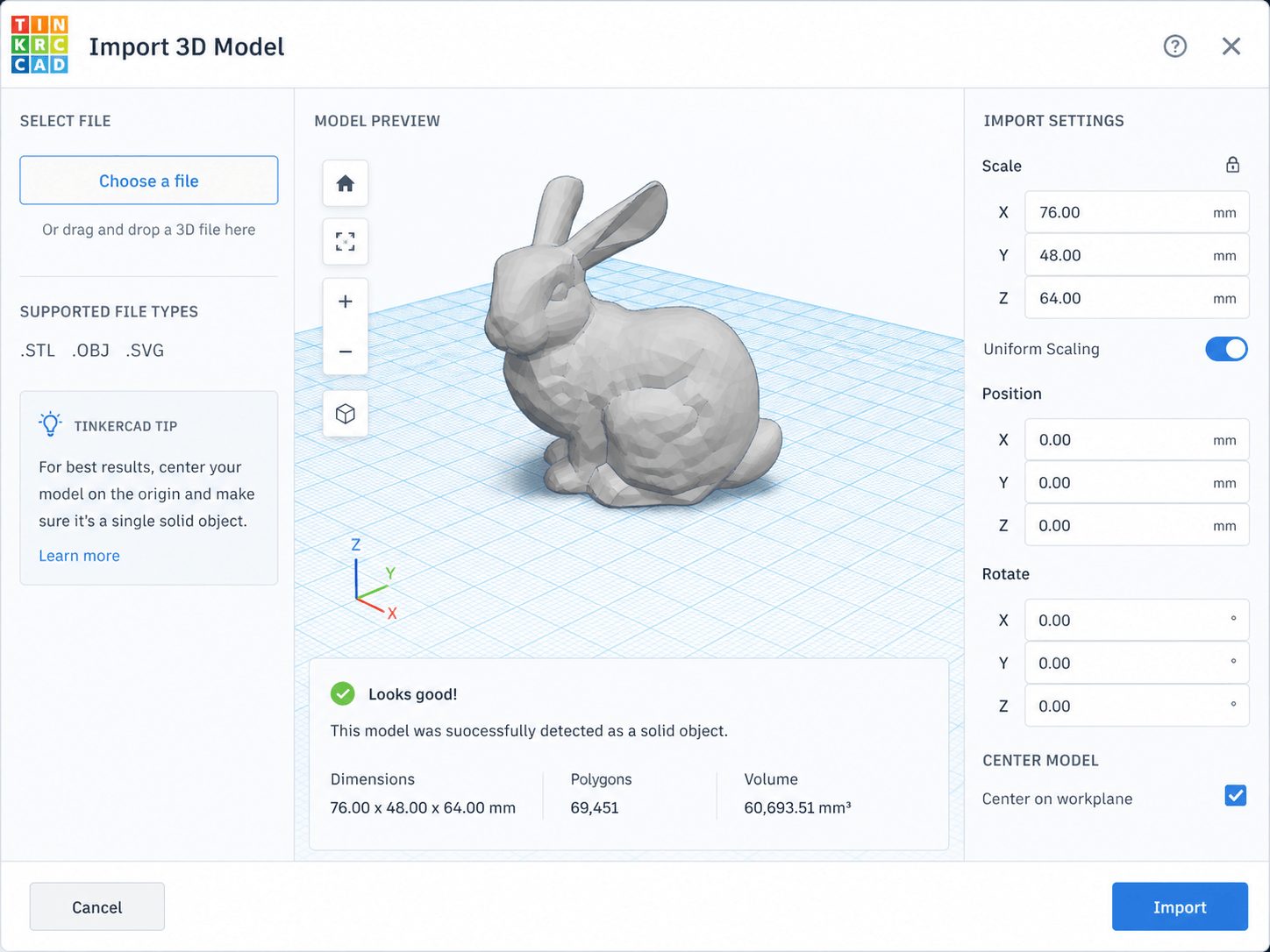

方法 3：在 Tinkercad 中将图片转为 STL 格式

最适合初学者、标志、文本、简单形状和图形。

Tinkercad 提供可在浏览器中运行的图片转 3D 功能，无需安装。

重要提示。较早的指南，包括 Prusa 的热门博客文章，推荐 Selva3D。该服务现已不可用，注册邮件无法发送。请改用 Tinkercad。

在 Tinkercad 上创建免费账户。创建新设计，然后点击“导入”，再选择文件。选择您的图片。支持透明背景的 PNG 效果最佳。调整尺寸和高度。导出为 STL 格式。

优点是免费、基于浏览器且对初学者容错率高。缺点是输出质量受限，不适合处理照片或复杂图像。完全免费。

当您有徽标或简单线稿并想将其拉伸成3D时，可使用此功能。

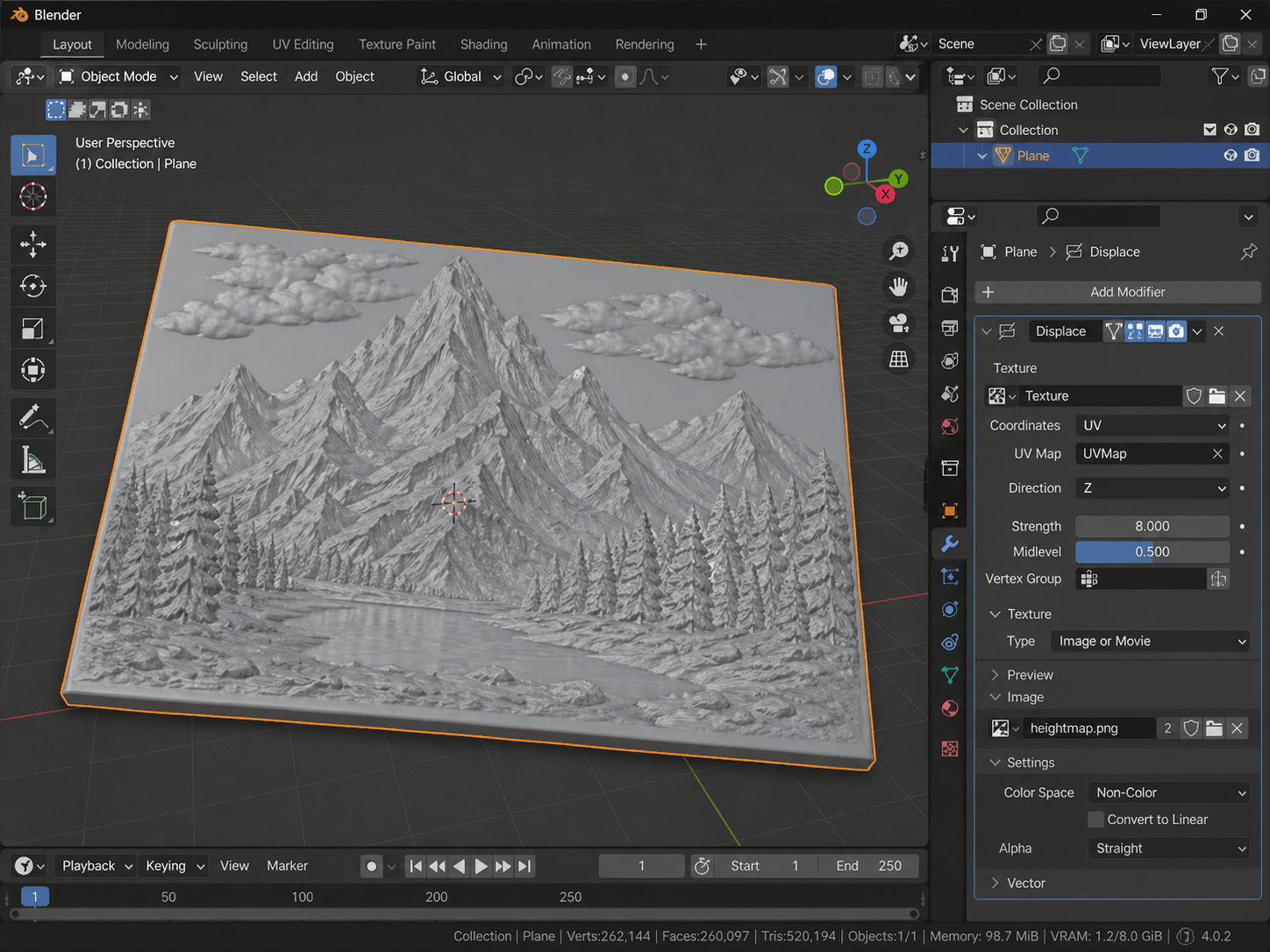

方法 4：使用 Blender 置换贴图将图像生成 STL

最适合希望获得最大控制力的高级用户。

Blender 内置了位移功能。这一工作流程让您能够精确控制每个细节。

添加一个平面网格。进行大量细分操作，至少500次细分步骤以增加细节。添加置换修改器（Displace Modifier）。将图像作为纹理加载。调整强度参数。应用修改器并导出为STL格式。使用3D打印工具箱附加组件来检查并修复网格。

优点是拥有完全控制权、免费且支持脚本化批处理。缺点是学习曲线陡峭，需具备网格修复知识。成本为零。

若您已熟练使用Blender且需精准控制转换操作，请使用此选项。

图像转 STL 方法快速对比

高保真除味究竟是什么样子

高度图转换会使一个平面网格产生位移。每个像素对应为一个顶点。结果要么过于密集（文件巨大，切片缓慢），要么过于粗糙（明显的阶梯状伪影）。

AI 生成的浮雕可生成有意设计的几何形态。网格遵循您主体的轮廓，而非图像的像素。多边形更少，表面更平滑。呈现真实的 3D 实体形态，而非凹凸不平的平面图像。

这就是你为AI工具付出的质量代价。这也是为什么大多数高度图转换在正常切片前需要进行网格修复。

转换后 STL 文件的处理

大多数在线转换器生成的网格模型虽然看似正常，但在切片时往往会出错。以下是修复转换后的 STL文件中常见问题的方法。

经转换的 STL 模型分层失败的原因

主要有三个问题：

• 非流形：一条边连接超过两个面。切片器无法区分哪一侧是内部，哪一侧是外部。
• 网格中的孔洞：面片缺失会形成缝隙。即使仅缺少一个三角形，也会破坏水密状态。
• 法线反转：表面朝向内部而非外部。模型对切片器而言看起来像穿反了一样。

这些错误在预览中无法察觉，但会导致静默故障：缺失图层、填充不完整、切片软件崩溃。

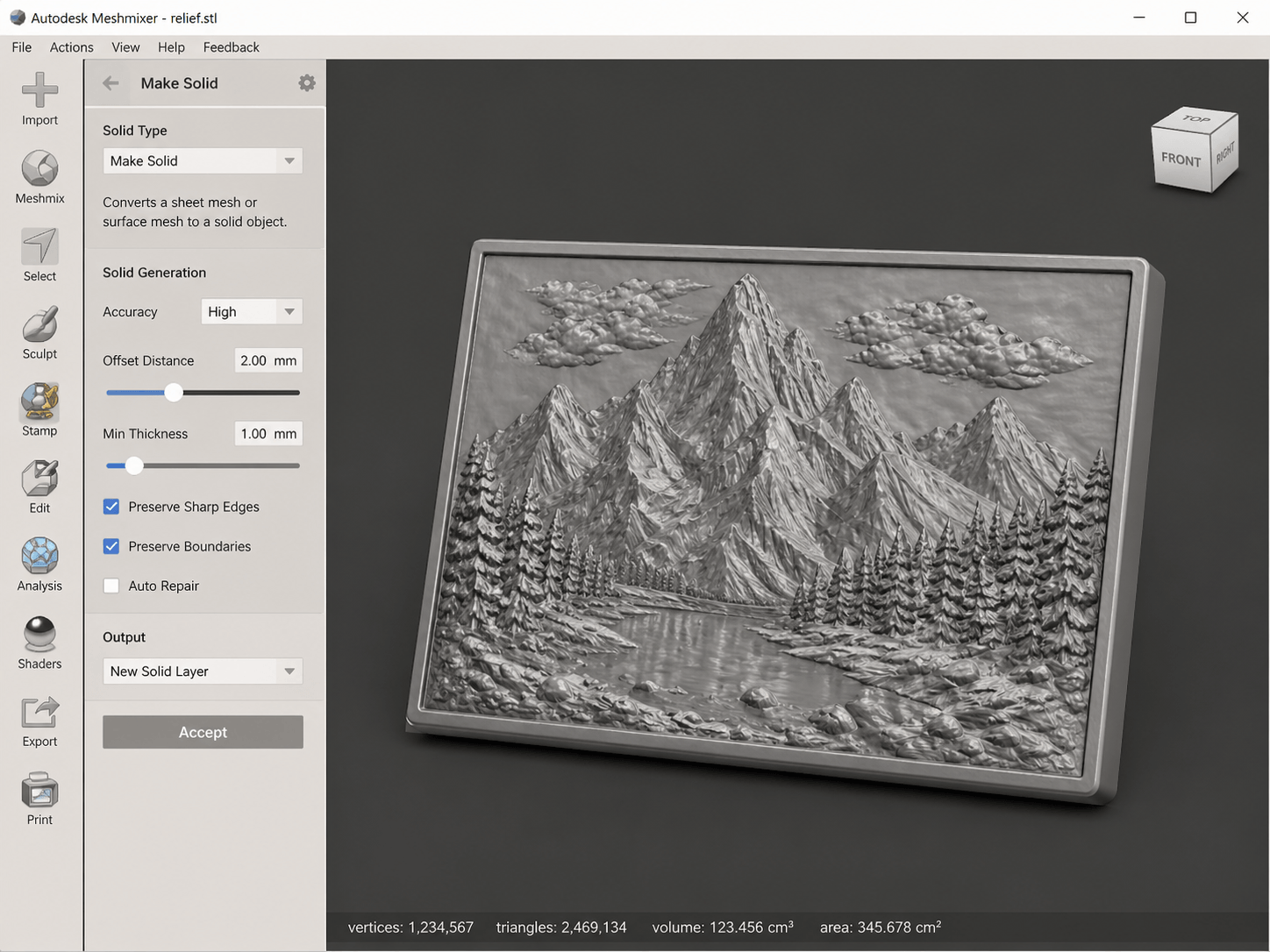

使用 Meshmixer 的实体化功能修复 STL 文件

Autodesk Meshmixer 是免费的，并且针对此应用场景具备最佳的一键式修复功能。

下载并安装Autodesk Meshmixer。导入您的STL文件。使用 Ctrl + A 选择模型。进入编辑然后制作实体。调整实体精度和网格密度，建议先使用默认值。点击更新，然后接受。导出为STL文件。

MakeSolid 完全重新构建您的整个网格。它确保生成水密结果。这是核选项。对于转换后的 STL 文件，通常这正是您所需的。

使用 Netfabb 在线修复 STL 网格

如果您无法安装客户端，请使用 Materialise Magics 的免费在线修复工具。

前往Netfabb 在线修复。上传您的 STL 文件。点击扳手图标进行修复。等待处理完成，下载修复后的文件。

它比Meshmixer运行慢，且有文件大小限制。但可以从任何浏览器中访问。

Blender 3D打印工具箱

对于 Blender 用户，请安装 3D Print Toolbox 插件。该插件已内置于 Blender 中。导入您的 STL 文件，在侧边栏中打开 3D 打印面板，单击“全部检查”，然后使用“转为流形”和“清理”功能修复问题，最后导出为 STL 文件。

这为您提供了更大的控制力度，但要求您了解每个错误的具体含义。

如何检查网格质量

在将转换后的 STL 文件发送到切片器之前，请先检查。

导入到 Meshmixer，然后进入“分析”菜单并选择“检查器”。红线表示非流形边。蓝点表示孔洞。绿色表示状态正常。

或者使用切片软件自带的检查功能。PrusaSlicer 会在打印平台上显示错误，Cura 则会突出显示问题区域。

或上传至 Netfabb Online 进行自动化检测。

如果您的切片软件报错模型为非流形体，请先修正它。切勿指望其能正常打印，这绝无可能。

浮雕版画用STL文件切片核对清单

点击“切片”之前，先过一遍这些检查。

STL 比例和单位设置

STL 文件无单位。您的切片软件默认为毫米。如果您的模型看起来过小（如 0.1 毫米）或过大（如 1000 毫米），请检查源文件比例。

高度图转换器通常以 1:1 的像素尺度输出。一张 1024 像素的图像会对应为 1024 毫米的模型。请在切片软件中调整缩放比例。

AI工具生成的图像通常以合理的打印比例输出，在50到150毫米之间。打印前请验证。

Tinkercad 允许您在导入时设置尺寸。请确保这些尺寸与您的预期一致。

网格密度与文件大小

三角形数量低于 10 万表示切片速度快，适用于简单打印；在 10 万到 50 万之间是精细浮雕的良好平衡；超过 100 万则切片速度慢，仅适用于高细节度作业。

如果您的文件过于臃肿，请使用 Meshmixer 的“简化”功能来减少网格面数，且无明显质量损失。

凸版版画的承印物

浮雕模型通常在打印时以浮雕面朝上的方式平放进行打印。

深度小于5mm的浅浮雕通常无需支撑。深度超过5mm的深浮雕，在悬垂倾角超过45度的部位需要添加支撑。人像浮雕及艺术浮雕建议使用树形支撑，以减少支撑接触痕。

3D 打印时使浮雕面朝上、底面平整朝下。以保留顶面的表面细节。

无需转换即可生成3D浮雕模型

以上内容都是动态的。如果你从一开始就使用了正确的 3D 数据，你正在修复的就本可避免的问题。

现实情况是，将2D转换为3D本质上是有损的。你是在生成原本不存在的深度信息。根据原始图像和所用方法的不同，最终效果可能从差强人意到效果极差不等。

如果您需要基于图像获取可靠且可直接打印的3D模型，尤其是用于专业工作或交付给客户的产品，不妨直接跳过转换环节。

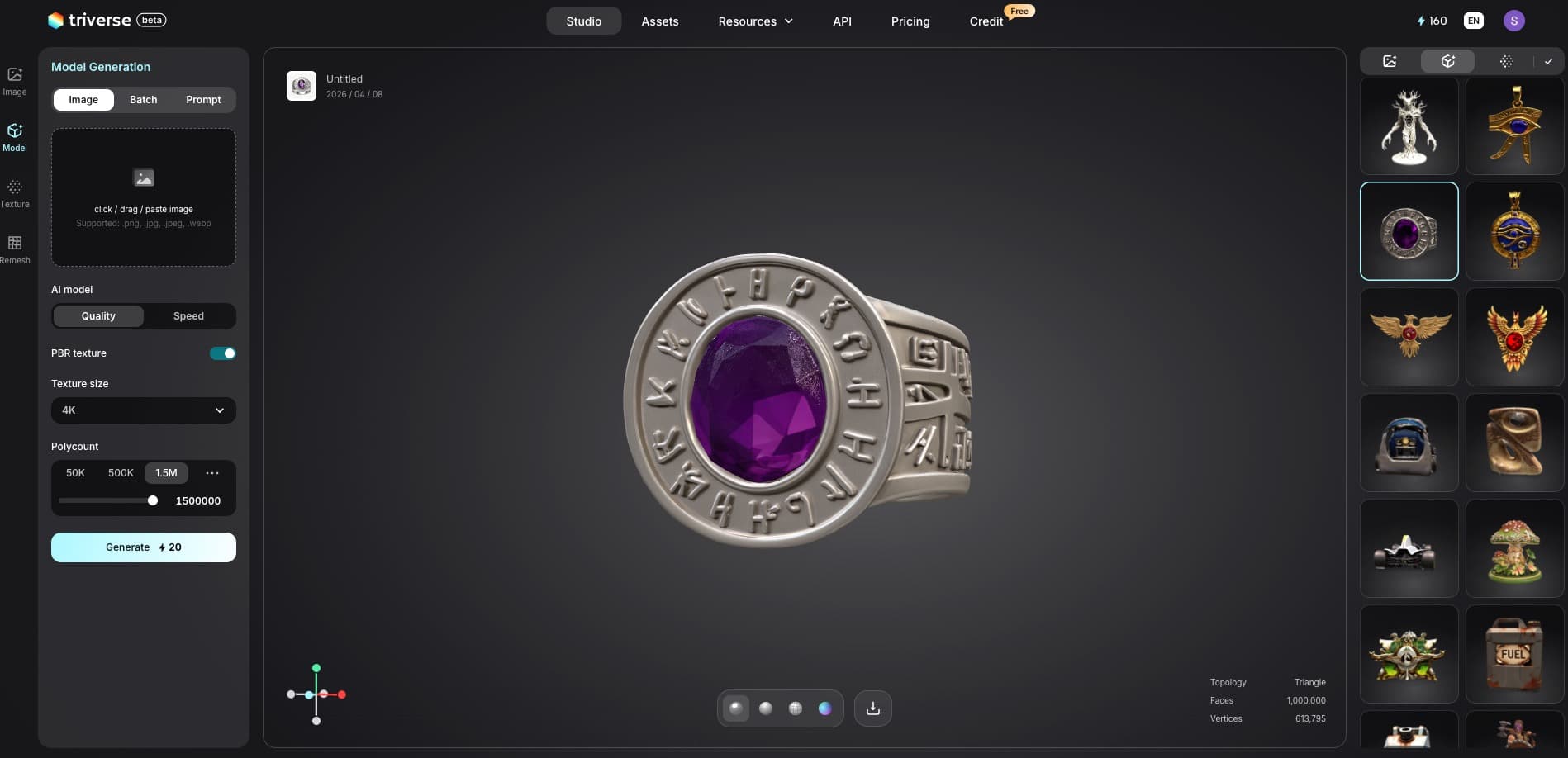

Triverse AI可直接从图像或提示生成具有合理拓扑结构的三维模型，而不仅仅是位移映射网格。生成的模型具有水密网格、准确比例，可直接用于切片或导入游戏引擎。

对于没有专职3D美术师的工作室而言，这是一项实用的工作流优化方案。您只需上传一张图片，Triverse AI 即可自动完成后续步骤。

图像转 STL 转换器常见问题

我可以直接将 JPG 或 PNG 转换为 STL 吗？

哪种类型的图像最适合转换为 STL？

为什么我转换后的 STL 在切片软件中有孔洞或看起来破损？

Selva3D 还能用吗？

要获得良好的 STL 文件，我需要多高分辨率的图像？

我可以将人物的彩色照片转换为可打印的 STL 吗？

有没有完全免费的图像转 STL 转换器？

高度图和浮雕模型有什么区别？

关键结论

将图像转换为STL并不是什么魔法。关键在于三点：准备好图像（灰度、对比度、分辨率），根据内容选择合适的方法（照片用AI，徽标用挤出，地形用高度图），并在切片前修复网格。

或者直接跳过整个流程管道。Triverse AI能够直接将任意图像生成可直接用于打印的3D模型——无需预处理、无需网格修复、无需反复调试。您的2D图像即刻可转换为3D打印成品。方法已为您揭晓。
