Guide de l'épaisseur de paroi en impression 3D : réglages minimaux par matériau et technologie

Mal régler l'épaisseur des parois est l'un des moyens les plus rapides de gaspiller du filament et du temps. Trop fines, et la pièce rate en cours d'impression ou casse lors de la manipulation. Trop épaisses, et vous consommez inutilement du matériau sans aucun avantage structurel. Les réglages optimaux dépendent du type d'imprimante, de la taille de la buse, du matériau et de l'usage réel de la pièce. Ce guide traite de la problématique de l'épaisseur de paroi en impression 3D ainsi que des paramètres associés.

Guide de décision rapide pour les paramètres d'épaisseur des parois en impression 3D

Ces chiffres s'appliquent à la plupart des matériaux standard. Les ajustements spécifiques aux matériaux sont traités dans la section FDM, ci-dessous.

Qu'est-ce que l'épaisseur de paroi en impression 3D ? (Et pourquoi elle détermine le succès ou l'échec de votre impression)

Épaisseur de la paroi vs Épaisseur de la coque vs Nombre de lignes de paroi : Quelle est la différence ?

Considérez l'épaisseur des parois comme l'enveloppe de votre impression. C'est le matériau solide qui entoure le remplissage et c'est ce qui empêche principalement votre modèle de s'effondrer sur lui-même. Dans la plupart des slicers, vous pouvez la contrôler de deux façons : définir directement l'épaisseur en millimètres ou choisir un nombre de lignes de paroi (le nombre de périmètres que l'extrudeuse dépose). Avec une buse de 0,4 mm, trois lignes de paroi produisent une épaisseur de paroi d'environ 1,2 mm.

L'épaisseur de la coque désigne la même notion, bien que certains slicers utilisent le terme "coque" pour y inclure également les couches solides supérieures et inférieures. Les logiciels utilisent des termes différents. Le résultat est toujours le même : la quantité de matière solide qui enveloppe le remplissage.

Pourquoi l'épaisseur de paroi est cruciale : mécanismes de défaillance et surconsommation de matériau

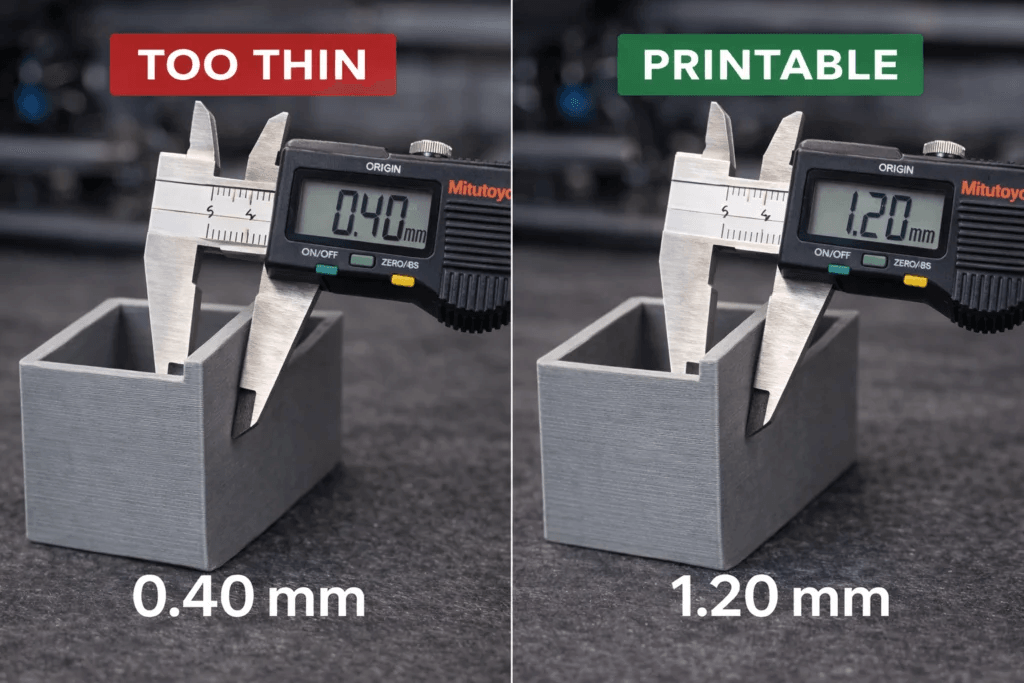

Les parois inférieures au minimum de votre imprimante ne s'impriment pas. Le slicer soit les ignore, soit produit une seule ligne fragile qui se brise au premier contact. À l'autre extrême, des parois plus épaisses que nécessaire augmentent le temps d'impression, consomment de la matière et peuvent provoquer le voilage des grandes surfaces planes car les sections épaisses refroidissent irrégulièrement. L'objectif est toujours d'obtenir la paroi la plus fine qui satisfait aux exigences de résistance pour votre pièce spécifique.

Épaisseur de paroi en FDM selon la taille de la buse : La Règle des 2x, Expliquée

Épaisseur de paroi en impression FDM par taille de buse : Pour les buses de 0,2 mm à 0,8 mm

La règle de base pour l'impression FDM est simple : l'épaisseur minimale de paroi correspond au diamètre de la buse multiplié par deux. Il est recommandé de commencer avec trois périmètres pour la plupart des impressions.

Murs soutenus vs non soutenus : comment la géométrie modifie votre épaisseur minimale

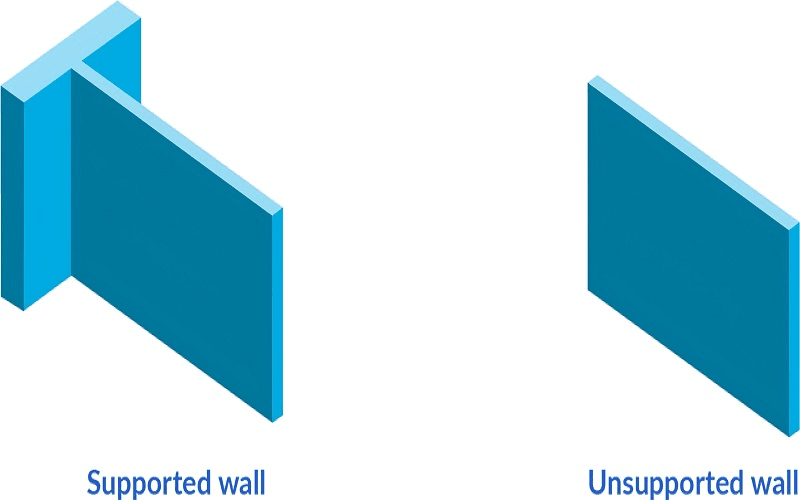

Un mur supporté est connecté à d'autres géométries des deux côtés, comme le côté d'une boîte. Ils peuvent être plus fins car la structure environnante confère de la rigidité. Un mur non supporté présente un bord libre, comme une ailette fine ou un détail de lettrage en relief. Les murs non supportés nécessitent au moins un périmètre supplémentaire par rapport aux murs supportés. Un mur supporté de 0,8 mm pourrait être réalisé avec une buse de 0,4 mm, mais un mur non supporté de 0,8 mm va osciller pendant l'impression et risque de provoquer un échec d'impression.

Épaisseur de paroi FDM par matériau : PLA, ABS, PETG, TPU

• PLA respecte directement la règle de la buse. Le diamètre de 1,2 mm avec une buse de 0,4 mm est fiable pour la plupart des impressions. Le PLA est rigide et se lie bien entre les couches.
• Système de freinage antiblocage (ABS)L'ABS nécessite un périmètre de plus par rapport au PLA. L'ABS se rétracte en refroidissant, et des parois plus fines amplifient le gauchissement. 1,6 mm est un point de départ plus sûr avec une buse de 0,4 mm.
• PETGse comporte de manière similaire au PLA dans la plupart des cas. Le PETG est légèrement plus flexible, ce qui aide effectivement les parois fines à tenir le coup. 1,2 mm fonctionne bien.
• TPULe TPU est un filament flexible qui exige des parois plus épaisses pour maintenir sa forme. Commencez avec un minimum de 1,6 mm. Des parois plus fines en TPU risquent de fléchir et se déformeront sous leur propre poids pendant l'impression. Chaque type de filament pour imprimante 3D présente un comportement différent dans des conditions de parois minces.

Résine et poudres : Guide des épaisseurs minimales de paroi pour SLA et SLS

Épaisseur minimale des parois en SLA : explication de la résistance structurelle

Les imprimantes SLA et MSLA polymérisent la résine par exposition lumineuse, donc l'épaisseur des parois n'est pas liée au diamètre de la buse. Les limites sont dictées par la résolution XY de la source lumineuse et du soutien apporté par la géométrie environnante.

Les parois supportées (connectées à une structure adjacente) peuvent atteindre une épaisseur minimale de 0,3 mm sur une imprimante MSLA bien calibrée. Les parois non supportées (autoportantes, isolées) nécessitent au moins 1,0 mm pour résister aux forces d’arrachement qui se produisent à chaque soulèvement du plateau entre chaque couche. Pour les pièces fonctionnelles en résine, une épaisseur de 1,5 mm ou plus est recommandée.

Épaisseur minimale de paroi SLS : Frittage sélectif par laser et intégrité structurelle des parois

Le frittage sélectif par laser (SLS) utilise un laser pour faire fondre un matériau en poudre. L'épaisseur minimale de paroi dépend du diamètre du faisceau laser et de la taille des grains de poudre. La plupart des systèmes SLS gèrent des parois de 0,5 mm pour les petits éléments, mais 0,8 mm est le minimum pratique pour tout élément structurel. L'épaisseur recommandée pour les pièces SLS fonctionnelles est de 1,0 à 1,5 mm.

Comment la taille du spot laser influence vos performances

Une tache laser plus petite permet de résoudre des détails de paroi plus fins. Les imprimantes MSLA grand public avec une résolution XY de 0,05 mm peuvent produire des parois de 0,3 mm dans une géométrie réalisable. Les machines SLA industrielles avec une focalisation laser plus précise obtiennent des résultats encore plus fins. Les taches laser SLS sont généralement plus grandes (0,1 à 0,3 mm), ce qui explique pourquoi les cotes minimales sont plus élevées en SLS qu’en SLA.

Meilleure Épaisseur de Paroi pour Tous les Projets : Guide des Cas d'Utilisation

Modèles Décoratifs et Pièces de Présentation

Les modèles d'exposition reposent sur une étagère et ne supportent aucune charge. Des épaisseurs de paroi minimales acceptables conviennent ici : 0,8 mm en FDM, 0,5 mm en SLA. Les impressions en mode spirale (vase) utilisent une seule ligne de paroi (0,4 mm avec une buse standard) et conviennent parfaitement pour les vases et les abat-jours qui n'ont pas besoin de résistance structurelle.

Éléments fonctionnels et pièces mécaniques

Les équerres, les clips, les charnières et les pièces de rechange doivent supporter des contraintes mécaniques. Utilisez une épaisseur de 1,6 mm ou plus en FDM avec du PETG ou de l'ABS. Pour les pièces fonctionnelles en SLA, utilisez une résine technique avec des parois de 1,5 mm. Si la pièce sera assemblée par boulons ou vis, ajoutez une épaisseur supplémentaire autour des trous de fixation pour prévenir la fissuration.

Miniatures et estampes de petit format

Les miniatures en résine à l'échelle 1:28 utilisent généralement des parois de 0,5 à 1,0 mm pour les sections du corps. Les éléments fins comme les épées, les bâtons et les antennes peuvent descendre jusqu'à 0,3 mm en résine, mais seront fragiles. Les miniatures imprimées en FDM nécessitent un minimum de 0,8 mm et bénéficient de l'utilisation d'une buse de 0,2 mm pour des détails plus fins.

Coffrets et boîtiers

Les boîtes, coffrets et boîtiers doivent présenter des parois d'épaisseur uniforme sur leurs six faces. Pour un coffret rigide imprimé en FDM avec du PLA, l'épaisseur minimale est de 1,2 mm. Si la boîte comporte des systèmes d'assemblage par clips ou des charnières, augmentez l'épaisseur des parois à 2,0 mm autour de ces zones pour éviter les fissurations lors de l'assemblage.

Comment vérifier l'épaisseur des parois dans Cura, PrusaSlicer, et Bambu Studio

Comment vérifier et régler l'épaisseur des parois dans Cura

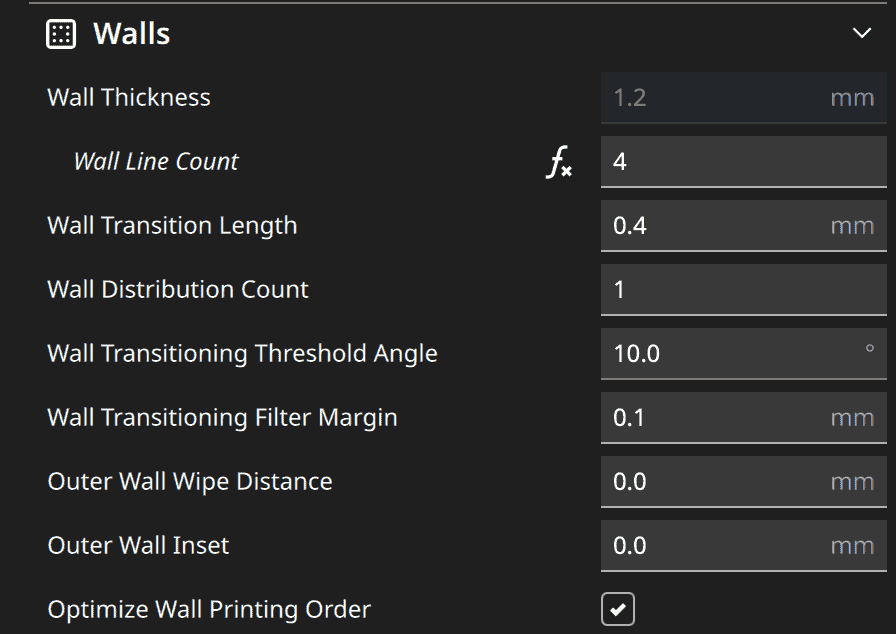

Dans Cura, l'épaisseur des parois est contrôlée par le paramètre Épaisseur de la paroi (en mm) ou le Nombre de parois (nombre de périmètres). Définissez le Nombre de parois sur 3 pour une paroi de 1,2 mm avec une buse de diamètre 0,4 mm.

Une fois le tranchage terminé, passez en mode Aperçu et utilisez la liste déroulante Schéma de couleurs pour sélectionner Type de ligne. Les murs s'affichent dans une couleur distincte afin que vous puissiez vérifier visuellement où les murs sont trop fins. Les lacunes dans la coloration des murs indiquent les zones que le trancheur a ignorées car elles sont plus fines que la largeur de la buse.

Comment définir l'épaisseur des parois dans PrusaSlicer

Dans PrusaSlicer, allez dans Paramètres d'impression → Couches et périmètres → Parois verticales. Définissez Contours sur 3 pour les impressions standard. Activez Détection des parois fines pour forcer le logiciel de tranchage à remplir les sections étroites qu'il ignorerait autrement. Utilisez Trancher et inspectez l'aperçu couche par couche pour confirmer que les parois sont complètes.

Comment définir l'épaisseur de paroi dans Bambu Studio

Bambu Studio utilise le réglage Générateur de murs sous Qualité. Le générateur Classique suit la logique traditionnelle des périmètres. Le générateur Arachne varie dynamiquement la largeur des murs pour combler les espaces que laisseraient vides les périmètres classiques. Pour les impressions avec des murs fins ou de largeur variable, Arachne produit des résultats plus cohérents. Prévisualisez le modèle découpé et vérifiez la complétude des murs avant l'impression.

Dépannage : Pourquoi vos murs n'arrêtent pas de se casser

Murs trop fins

La géométrie du modèle est trop fine pour ce que votre slicer peut gérer. Augmentez le nombre de parois dans les paramètres du slicer. Si le modèle lui-même présente une géométrie fine, épaississez-le dans Blender à l'aide du modificateur Solidify ou réparez le maillage dans Meshmixer en utilisant Extrude.

Murs non pris en charge

Les murs hauts et fins sans géométrie adjacente oscillent pendant l'impression et finissent par se détacher ou pencher. Réduisez la vitesse d'impression pour ces sections, ajoutez des bords d'adhérence pour l'adhésion au plateau d'impression, utilisez supports arborescents pour les surplombs complexes, ou modifiez la conception de la pièce avec des nervures de support.

Durcissement SLA insuffisant

Si les parois semblent caoutchouteuses après le durcissement, elles sont insuffisamment durcies. Augmentez le temps d'exposition par couche dans les paramètres de votre logiciel de découpage. L'exposition de la couche de base doit être de 3 à 5 fois celle d'une couche normale pour assurer une adhérence solide à la plaque d'impression.

Sous-frittage en SLS

Si les parois s'effritent ou laissent de la poudre sur vos doigts, le laser n'a pas fourni suffisamment de chaleur dans ces zones. Augmentez la puissance du laser ou réduisez la vitesse de balayage. Si la température du lit de poudre est trop basse, les parois sur les bords extérieurs de la chambre de construction peuvent se fritter incomplètement.

Pourquoi les modèles générés par IA ont souvent des parois fines (et comment corriger ce problème)

Le problème : l'IA privilégie l'aspect visuel, pas la faisabilité d'impression

Les générateurs de modèles d'IA optimisent l'apparence visuelle, pas les contraintes d'impression 3D. Un modèle qui semble parfait dans un visualiseur 3D peut présenter des parois variant de 0,2 mm à 5 mm selon les sections. Les sections fines sont invisibles à l'écran mais provoquent des échecs d'impression. C'est le problème le plus courant lors de l'impression de modèles générés par IA sans les avoir vérifiés au préalable.

Comment contrôler l'épaisseur des parois sur un modèle créé par IA

Suivez le flux de travail standard pour créer des modèles 3D imprimables et tranchez le modèle pour inspecter l'aperçu couche par couche. Les lacunes, les périmètres manquants et les parois à ligne unique indiquent des zones trop fines. Pour une vérification plus précise, utilisez Meshmixer → Analysis → Thickness afin de générer une carte thermique en fausses couleurs affichant les mesures exactes des parois sur l'ensemble du modèle. Les zones rouges sont inférieures à votre seuil minimum.

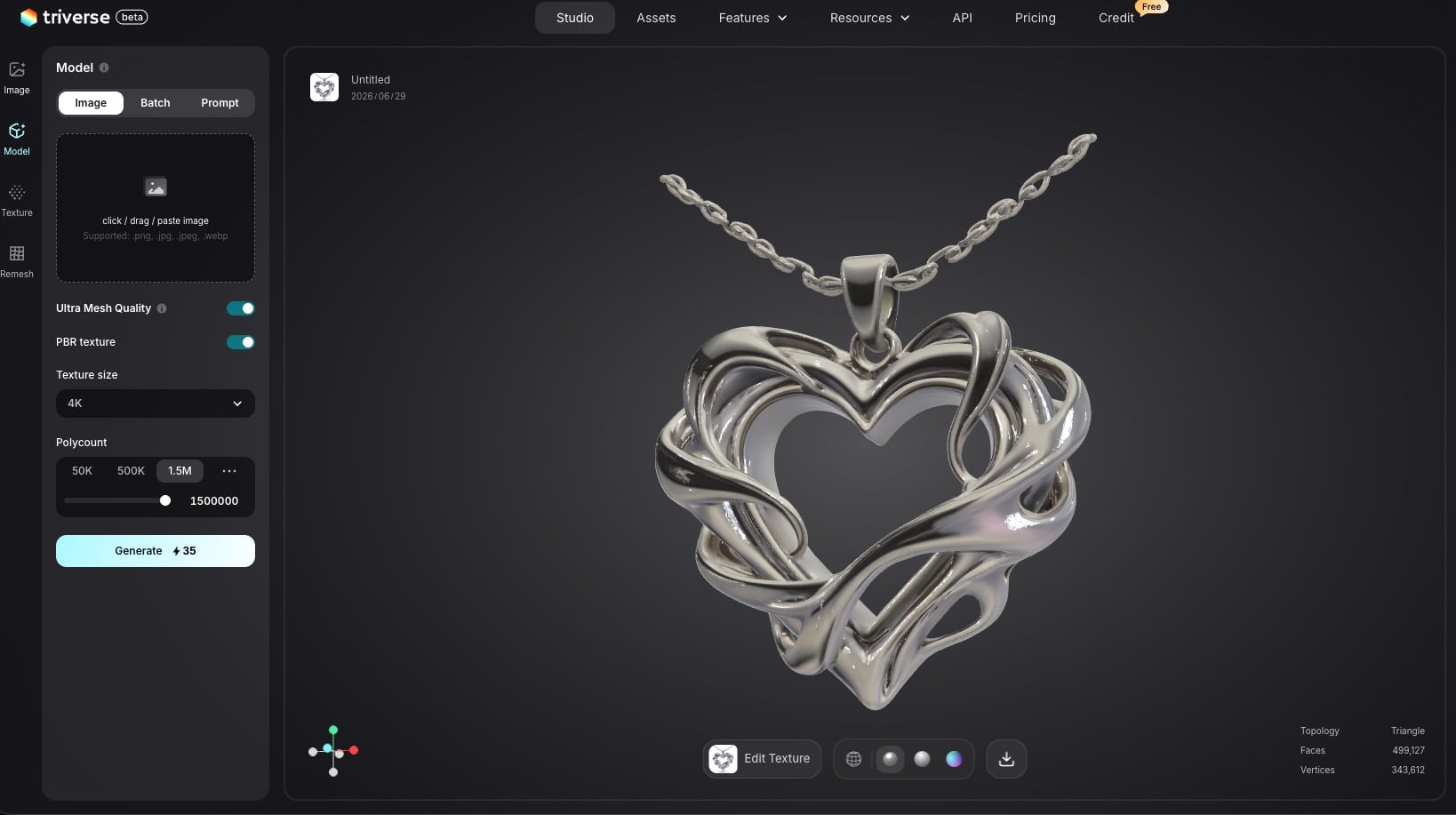

Générer une Géométrie de Mur Prête à Imprimer avec Triverse AI

La plupart des générateurs de modèles IA optimisent l'aspect d'un modèle dans un visualiseur, et non son impression. L'épaisseur des parois varie de manière imprévisible au sein d'un même modèle. Certaines sections sont d'une finesse extrême. D'autres sont des blocs pleins. Le résultat est un modèle qui nécessite des retouches manuelles avant de pouvoir être imprimé de manière fiable.

Triverse AI adopte une approche différente. Lorsque vous générez un modèle dans Triverse Studio, la géométrie est construite dès le départ avec des contraintes d’imprimabilité. L’outil Remesh reconstruit la topologie en une structure de maillage cohérente, et vous pouvez définir un nombre cible de polygones qui correspond à la résolution de votre imprimante. Cela réduit le risque de variations d’épaisseur des parois, passant de 0,3 mm à 2 mm selon les zones.

Pour les modèles destinés à l'impression FDM, incluez les spécifications d'épaisseur de paroi dans votre prompt — par exemple, « épaisseur de paroi minimale de 1,2 mm » ou « parois prêtes à l'impression adaptées au FDM ». Exportez au format STL ou 3MF, déposez-le dans votre slicer, et l'aperçu des parois devrait montrer des périmètres homogènes sans espaces ni sections à paroi simple.

Cela ne remplace pas la nécessité de vérifier votre modèle avant l'impression, mais cela réduit le temps passé à corriger les murs fins dans Meshmixer ou Blender après export.

Réparer les parois fines avec Triverse Remesh et Meshmixer

Triverse AI inclut également un outil Remesh qui reconstruit la topologie du maillage pour obtenir une géométrie plus propre et vous permet de contrôler le nombre de polygones avant l'exportation. Un maillage plus uniforme réduit le risque de parois incohérentes dans l'impression finale. Les modèles exportés au format 3MF peuvent être convertis en STL si votre logiciel de tranchage l'exige.

Pour les modèles qui conservent des sections trop fines après l'exportation, ouvrez le fichier STL dans Meshmixer, utilisez Édition → Extruder pour épaissir des zones spécifiques, ou appliquez une compensation globale en utilisant le modificateur Solidifier de Blender avec une valeur d'épaisseur uniforme.

Questions fréquemment posées sur l'épaisseur de paroi en impression 3D

Quelle est l'épaisseur minimale de paroi pour le FDM ?

Comment régler l'épaisseur de paroi dans mon trancheur ?

L'épaisseur de paroi affecte-t-elle le temps d'impression ?

Quelle épaisseur de paroi pour les miniatures en résine ?

Comment vérifier l'épaisseur de paroi sur un modèle généré par IA ?

Que se passe-t-il si l'épaisseur de paroi est trop faible ?

Conclusion : Assurez-vous d'avoir la bonne épaisseur des murs avant l'impression

Épaisseur des parois fait partie de ces réglages que vous définissez une fois et oubliez, jusqu'à ce qu'un problème survienne. Une impression qui échoue en cours d'impression parce que les parois étaient trop fines. Un élément qui se fissure sous charge parce que vous n'avez pas ajouté suffisamment de périmètres. Une miniature en résine qui se déforme pendant le durcissement parce que la paroi était trop fine pour maintenir sa forme.

Les épaisseurs de ce guide vous donnent un point de départ. 0,8 mm minimum pour l'impression FDM avec une buse de 0,4 mm de diamètre. 1,2 mm sont recommandés pour la plupart des impressions. 1,6 mm ou plus pour les pièces fonctionnelles. Pour la SLA, 0,5 mm avec support et 1,0 mm sans support. Pour le SLS, 0,8 mm minimum et 1,0–1,5 mm pour les pièces nécessitant une résistance mécanique.

Si vous concevez à partir de zéro, suivez ces directives dès le départ. Si vous imprimez des modèles générés par IA, faites-les passer par l'aperçu du logiciel de tranchage et vérifiez les lacunes avant de lancer l'impression avec du filament ou de la résine. Des outils comme Remesh de Triverse AI peuvent aider à corriger les incohérences géométriques avant l'exportation, réduisant ainsi le risque de rupture des parois fines.

Si les parois sont correctes, le reste de l'impression suit généralement.
